Условные знаки топографических карт дают полную информацию о местности. Они являются общепринятыми и используются для топографических карт и планов. Топографические карты представляют собой важный материал не только для туристов, но и для геодезических организаций, для органов власти, которые занимаются планированием местности и перенесением границ участков.

Знания об условных знаках помогают не только правильно прочесть карту, но и составить детальные планы местности с учётом появившихся новых объектов.

Топографические карты - разновидность географических. Они несут подробную информацию о плане местности, указывая расположение различных технических и природных объектов друг относительно друга.

Топографические карты различаются по масштабам выполнения. Все они несут менее или более детальную информацию о местности.

Масштаб карты обозначается сбоку или снизу карты. Он показывает соотношение размеров: обозначенного на карте к натуральному. Таким образом, чем знаменатель больше, тем материал менее подробный. Допустим, карта 1:10 000 будет иметь в 1 сантиметре 100 метров. Чтобы узнать расстояние в метрах между объектами, с помощью линейки измеряется отрезок между двумя пунктами и умножается на второй показатель.

1. Самым детальным является топографический план местности, его масштаб 1:5 000 включительно. Он не считается картой и является не таким точным, так как не берёт во внимание положения о том, что земля круглая. Это несколько искажает его информативность, тем не менее план является незаменимым при изображении культурно-бытовых и хозяйственных объектов. Кроме того, план может показывать и микрообъекты, которые сложно найти на карте (допустим, растительность и грунты, контуры которых слишком малы для изображения в других материалах).
2. Топографические карты масштабом 1:10 000 и 1:25 000 считаются среди карт максимально подробными. Их используют для хозяйственных нужд. Они изображают населённые пункты, промышленные объекты и объекты сельского хозяйства , дороги, гидрографическую сеть, болота, ограждения, границы и т. д. Такие карты наиболее часто используются для получения информации об объектах на местности, которая не имеет значительного лесистого покрова. Наиболее достоверно в них изображены объекты хозяйствования.
3. Карты с масштабом 1: 50 000 и 1:100 000 менее подробны. Они схематично изображают контуры лесов и иных крупных объектов, изображение которых не требует большой детализации. Такие карты удобно использовать для аэронавигации, составляя маршруты дорог и так далее.
4. Менее подробные карты используются в военных целях для выполнения поставленных задач по планированию различных операций.
5. Карты с масштабом до 1:1 000 000 позволяют правильно оценить общую картину местности.

Определившись с поставленной задачей, выбор материала представляется абсолютно не сложной задачей. В зависимости от того, насколько нужна детальная информация о местности, выбирается и нужный масштаб карты.

Работа с топографической картой требует чёткого знания о схематичном обозначении изображённых объектов.

Виды условных знаков:

• площадные (масштабные) - для крупных объектов (лес, луг, озеро), их размеры легко измерить на карте, соотнести с масштабом и получить необходимую информацию о глубине, протяжённости, площади;
• линейные - для протяжённых географических объектов, ширина которых обозначена быть не может, наносятся в виде линии, соответствующей масштабу, чтобы правильно отобразить длину объекта (дорога, полоса электропередач);
• внемасштабные - ими пользуются для обозначения стратегически важных объектов, без которых карта будет неполной, но в довольно условном размере (мост, колодец, отдельное дерево);
• пояснительные - характеризующие объект, допустим, глубина реки, высота склона, дерево, которое обозначает вид леса;

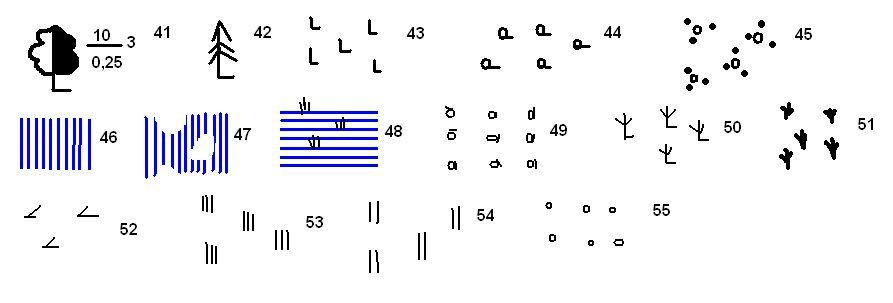

• изображающие компоненты ландшафта: рельеф, скалы и камни, гидрографические объекты, растительность, искусственные строения;
• специальные - наносятся на карты для отдельных отраслей хозяйства (метеорологические, военные знаки).

Обозначения топографических карт в определённых случаях, особенно это касается отдельных групп объектов, допускают некоторые условности:

• основная информация, которую несёт изображение населённого пункта – и размещение границ объекта, для этого необязательно отмечать каждое здание, можно ограничиться главными улицами, перекрёстками и важными строениями;
• условные обозначения группы однородных объектов допускают изображение только крайних из них;
• при начертании линии дорог необходимо обозначить их середину, которая должна соответствовать ситуации на местности, а сама ширина объекта сообщения отображаться не должна;
• стратегически важные объекты, такие как фабрики и заводы обозначаются на месте, где располагается главное здание или фабричная труба.

Вследствие правильного нанесения знаков на карту можно получить детальное представление о взаиморасположении объектов на местности, о расстоянии между ними, об их высотах, глубинах и другую важную информацию .

Карта должна быть объективной и это требование включает следующие положения:

• правильно выбранные стандартные условные знаки , если это специальная карта, то обозначения должны быть также общеизвестны в определённой области;
• правильное изображение штриховых элементов;
• одна карта должны быть составлена в одном стиле изображения;
• микрообъекты также должны быть обозначены в точности, если на местности присутствует определённое количество таких объектов одинакового размера, они на карте должны быть обозначены все одинаковым знаком;
• цветовые показатели элементов форм рельефа должны быть выдержаны правильно - высоты и низины часто изображены красками, рядом с картой должна быть шкала, которая показывает, какой высоте на местности отвечает тот или иной цвет.

Условные знаки топографических карт и планов наносятся в соответствии с едиными правилами.

Так:

1. Размеры объектов отображаются в миллиметрах. Эти подписи принято располагать слева от условных знаков. В отношении одного объекта даётся два числовых показателя, обозначающих высоту и ширину. В случае совпадения этих параметров допускается одна подпись. Для круглых объектов обозначается их диаметр, для знаков в форме звезды – диаметр описанной окружности. Для равностороннего треугольника даётся параметр его высоты.
2. Толщина линий должна соответствовать масштабам карты. Основные объекты планов и подробных карт (заводы, мельницы, мосты, шлюзы) наносятся линиями 0,2–0,25 мм, эти же обозначения на мелкомасштабных картах от 1:50 000 – линиями 0,2 мм. Линии, обозначающие второстепенные знаки имеют толщину 0,08–0,1 мм. На планах и крупномасштабных картах допускается увеличение знаков на одну треть.
3. Условное обозначение топографических карт должно быть чёткое и читабельное, промежутки между надписями должны быть как минимум 0,2–0,3 мм. Стратегически важные объекты могут быть несколько увеличены в размере.

Отдельные требования выдвигаются и к цветовой гамме .

Так, фоновая окраска должна обеспечивать хорошую читаемость, а условные знаки обозначаются следующими красками:

• зелёной – обозначения ледников, вечных снегов, болот, солончаков, пересечений координатных линий и гидрографии;
• коричневой – формы рельефа;
• голубой – водные объекты ;
• розовой – межлинейные просветы шоссе;
• красной или коричневой – некоторые знаки растительности;
• чёрной – штриховка и все знаки.

1. Объекты, обозначенные внемасштабными условными знаками на топографических картах и планах, должны соответствовать положению на местности. Для этого их нужно размещать по определённым правилам.

Положению на местности соответствуют:

• центр знака объектов правильной формы (круглых, квадратных, треугольных) на плане;
• середина основания условного обозначения – для перспективных отображений объектов (маяков, скал);
• вершины угла обозначения – для значков с элементом прямых углов (дерево, столб);
• середина нижней линии знака – для обозначений в виде сочетания фигур (вышки, часовни, башни).

Знания о правильном размещении и нанесении знаков помогут правильно составить топографическую карту или план местности, сделав их понятными для других пользователей.

Обозначение условными знаками групп объектов должно происходить согласно нижеприведённым правилам.

1. Геодезические пункты. Эти объекты должны быть обозначены максимально подробно. Отметка центров пунктов наносится в точности до сантиметра. Если пункт находится на возвышенной местности, необходимо отметить высоту бугра или кургана. При нанесении границ межеваний, которые на местности обозначены столбами и пронумерованы, нумерация должна быть отображена и на карте.
2. Постройки и их части. Контуры зданий нужно наносить на карту в соответствии с планировкой строения и размерами. Наиболее подробно изображаются многоэтажные и исторически важные постройки. Этажность обозначается начиная с двух этажей. Если здание имеет ориентировочную башню, её также обязательно отобразить на карте.

Мелкие постройки, такие как павильоны, погреба, элементы зданий, отображаются по желанию заказчика и только на подробных картах . Нумерация зданий воспроизводится только на крупных картах. Дополнительно буквами могут обозначаться материалы, из которых построено здание, его назначение, огнестойкость.

Условными знаками принято выделять строящиеся или полуразрушенные здания, культурные и религиозные постройки. Объекты на карте должны размещаться в точности, как в реальности.

В целом детализация и подробность описания характеристик зависит от цели составления карты и оговаривается заказчиком и исполнителем.

1. Промышленные объекты. Этажность в зданиях роли не играет. Более важные объекты – это административные строения и трубы. Для труб более 50 метров необходимо подписывать их фактическую высоту.

На предприятиях, имеющих шахты и ведущих добычу ископаемых, принято обозначать объекты, размещённые на поверхности. Отображение подземных путей проводится по согласованию с заказчиком с указанием на рабочие и нерабочие ответвления. Для карьеров обязательно числовое обозначение их глубины.

1. Железные дороги показывают с обозначением их ширины колеи. На картах необходимо обозначать и недействующие дороги. Для электрифицированных дорог и трамвайных путей должны рядом быть отображена линия электропередач.

На карте наносится обозначение уклонов дорог, насыпи и их высота, откосы, туннели и их характеристики. Обязательно наносятся тупики, поворотные круги и окончания дорог.

Автодороги обозначают определённым знаком, который зависит от покрытия. Проезжая часть должна быть выделена линией.

1. Гидрографические объекты принято делить на три группы:

• постоянные;
• неопределённые – существующие всё время, но очертания которых часто меняются;
• непостоянные – меняющиеся в зависимости от сезона, но с выраженным истоком и направлением русла.

Постоянные водоёмы изображаются сплошными линиями, остальные – штрих-пунктиром.

1. Рельеф. При изображении рельефа местности используют горизонтали или контурные линии с указанием высот отдельных уступов. Причём низменности и возвышения изображаются похоже, пользуясь штрихами: если они идут наружу, то изображено возвышение, если внутрь - это впадина, балка или низменность. Кроме того, если контурные линии находятся близко друг к другу, склон считается крутым, если далеко - пологим.

Хорошая топографическая карта должна быть предельно точной, объективной, полной, достоверной и чётко обозначать контуры объектов. При составлении карты необходимо учитывать требования заказчика.

В зависимости от целей, для которых предназначена топографическая карта, допускаются некоторые упрощения или несущественные искажения второстепенных объектов, но общие требования должны быть соблюдены.

Топографические (картографические) условные знаки

Масштабы

Масштаб – степень уменьшения горизонтальных проекций отрезков линий при перенесении их на план.

Горизонтальное проложение – проекция линии местности на горизонтальную плоскость.

Различают масштабы численный , линейный и поперечный .

Численный масштаб – простая дробь, числитель которой – единица, а знаменатель показывает степень уменьшения отрезков линий местности при перенесении их на план. Численный масштаб есть число отвлечённое, не имеющее размерности. Поэтому, зная численный масштаб плана, можно вести измерения на нём в любой системе мер.

При помощи численного масштаба обычно приходиться решать две типичные задачи: 1) зная длину отрезка на местности, откладывать её на плане; 2) измерив расстояние на плане, определять это расстояние на местности.

Чем больше дробь, тем крупнее масштаб.

Для упрощения работы пользуются линейным масштабом. Линейным масштабом называется графическое построение, соответствующее тому или иному численному масштабу в той или иной системе мер. Для его построения на прямой линии откладывают ряд отрезков одинаковой длины , например 2 см. Длина такого отрезка называется основанием линейного масштаба . Число метров местности, соответствующее основанию масштаба, называется величиной линейного масштаба . Крайний левый отрезок делят на 10 равных частей . Число метров местности, соответствующее наименьшему делению линейного масштаба, называется точностью линейного масштаба .

Определение величины масштаба по заданному основанию и численному масштабу называется переходом от численного масштаба к линейному . И наоборот, определение знаменателя численного масштаба по данному линейному масштабу называется переходом от линейного масштаба к численному .

Приступая к составлению плана, необходимо прежде всего определить его точность построения. При решении этого вопроса следует исходить из физиологических возможностей человеческого глаза. Известно, что глаз может различать две точки отдельно, если они видны под углом, равным или большим 60 ” . Если же точки видны под углом, меньшим 60 ” , то глаз воспринимает их слившимися в одну точку.

Для расстояния наилучшего зрения, равного 25 см, дуга, соответствующая углу в 60 ” , равна 0,073 мм, или с учётом округления 0,1 мм. Исходя из этого принято считать, что глаз может различать на плане точку, если она не меньше 0,1 мм, и предельной географической точностью построения точки является величина, равная ±0,1 мм, а длину отрезка оценивают с точностью ±0,2 мм.

Величина отрезка линии местности, соответствующая в масштабе данного плана или карты предельной графической точности, равной 0,1 мм, называется точностью масштаба карты . Тогда, для масштабов 1: 1000; 1: 2000; 1: 5000; 1: 10000 и 1: 25000 точности масштабов соответственно будут 0,1; 0,2; 0,5; 1,0 и 2,5 м.

Очевидно, что с помощью линейного масштаба невозможно делать построение плана с предельной графической точностью, равной 0,1 мм. Построение плана с предельной графической точностью производят с помощью поперечного масштаба .

Для построения поперечного масштаба поступают следующим образом. Выбирают основание масштаба ВС, которое несколько раз откладывают на прямой. Затем на концах оснований восставляют перпендикуляры одинаковой высоты.

Крайнее левое основание ВС делят на n (n = 10), а перпендикуляры на m (m = 10) равных частей и через концы отрезков проводят линии, параллельные нижней прямой.

В пределах крайнего левого основания проводят наклонные линии (рис. 11, б).

Величина t = CB/mn = ab называется точностью поперечного масштаба .

Если принять m = n = 10 , то при основании СВ = 20 мм получим ab = 0,2 мм; cd = 0,4 мм; ef = 0,6 мм и т. д.

Поперечный масштаб, у которого основание равно 2 см, а m = n = 10, называется нормальным сотенным масштабом . Такие поперечные масштабы гравируются на металлических пластинках и употребляется при построении карт и планов.

Определение прямоугольных координат точек. Для этого опускают перпендикуляры из заданной точки на линии координатной (километровой) сетки и измеряют их длины. Затем, используя масштаб карты и оцифровку координатной сетки, получают координаты, которые можно сравнить с географическими.

; x = x 0 + Dx; y = y 0 +

x 0 и y 0 – координаты левого нижнего угла квадрата, в котором лежит данная точка; Dx и - приращение координат.

Поперечный масштаб

№ вершины	Горизонтальное проложение, м	Координаты x 0 и y 0	Приращение координат	Координаты	S выч. м
	x 0	y 0	Dx	Dy	x	y
						6065, 744	4311, 184
								766,4
						6066,414	4311,596
								725,6
						6065,420	4311,448
								614,1
						6065, 744	4311, 184

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Топографические (картографические) условные знаки – символические штриховые и фоновые условные обозначения объектов местности, применяемые для их изображения на топографических картах.

Для топографических условных знаков предусмотрена общность обозначений (по начертанию и цвету) однородных групп объектов, при этом основные знаки для топографических карт разных стран не имеют между собой особых различий. Как правило, топографические условные знаки передают форму и размеры, местоположение и некоторые качественные и количественные характеристики воспроизводимых на картах предметов, контуров и элементов рельефа.

Топографические условные знаки принято разделять на масштабные (или площадные), внемасштабные, линейные и пояснительные.

Масштабные, или площадные условные знаки служат для изображения таких топографических объектов, занимающих значительную площадь и размеры которых в плане могут быть выражены в масштабе данной карты или плана. Площадной условный знак состоит из знака границы объекта и заполняющих его знаков или условной окраски. Контур объекта показывается точечным пунктиром (контур леса, луга, болота), сплошной линией (контур водоема, населенного пункта) или условным знаком соответствующей границы (канавы, изгороди). Заполняющие знаки располагаются внутри контура в определенном порядке (произвольно, в шахматном порядке, горизонтальными и вертикальными рядами). Площадные условные знаки позволяют не только найти расположение объекта, но и оценить его линейные размеры, площадь и очертания.

Внемасштабные условные знаки используются для передачи объектов, не выражающихся в масштабе карты. Эти знаки не позволяют судить о размерах изображаемых местных предметов. Положению предмета на местности соответствует определенная точка знака. Например, для знака правильной формы (например, треугольника, обозначающего пункт геодезической сети, круга – цистерну, скважину) – центр фигуры; для знака в виде перспективного рисунка объекта (фабричная труба, монумент) – середина основания фигуры; для знака с прямым углом в основании (ветряной двигатель, бензоколонка) – вершина этого угла; для знака, сочетающего несколько фигур (радиомачта, нефтяная вышка), – центр нижней из них. Следует учесть, что одни и те же местные предметы на картах или планах крупных масштабов могут быть выражены площадными (масштабными) условными знаками, а на картах мелких масштабов – внемасштабными условными знаками.

Линейные условные знаки предназначены для изображения протяженных объектов на местности, например железные и автомобильные дороги, просеки, линии электропередач, ручьи, границы и другие. Они занимают промежуточное положение между масштабными и внемасштабными условными знаками. Длина таких объектов выражается в масштабе карты, а ширина на карте – вне масштаба. Обычно она получается больше ширины изображаемого объекта местности, а его положению соответствует продольная ось условного знака. Линейными топографическими условными знаками изображаются также горизонтали.

Пояснительные условные знаки применяются в целях дополнительной характеристики показываемых на карте местных предметов. Например, длина, ширина и грузоподъемность моста, ширина и характер покрытия дорог, средняя толщина и высота деревьев в лесу, глубина и характер грунта брода и т. д. Различные надписи и собственные названия объектов на картах также носят пояснительный характер; каждая из них выполняется установленным шрифтом и буквами определенного размера.

На топографических картах, по мере умельчения их масштаба, однородные условные знаки объединяются в группы, последние – в один обобщенный знак и т.д., в целом систему данных обозначений можно представить в виде усеченной пирамиды, в основании которой лежат знаки для топографических планов масштаба 1: 500, а на вершине – для обзорно-топографических карт масштаба 1: 1 000 000.

«План местности. Условные знаки»

6 класс

Сегодня мы приступаем к изучению новой темы «План мест­ности. Условные знаки». Знания этой темы пригодятся вам в будущем. Изображения местности бывают нескольких видов: рисунок, фотография, аэрофотоснимок, снимок с космического спутника , карта, план местности (топографический план).

Для создания топографических планов используют современную технику (вертолёты, самолёты, спутники) (рис.1).

Рис.1. Самолет М-101Т "Сокол" – предназначен для съёмки местности

(http://www.gisa.ru)

Фотоснимки, полученные в результате аэрофотосъёмки земной поверхности , называются аэрофотоснимками.

Рассмотрим аэрофотоснимок (рис.2) и топографический план (рис.3) одной и той же местности (русло Москвы-реки в районе Воробьёвых гор). Какое изображение нам даёт более полную информацию о географических объектах? Каким видом изображения удобнее пользоваться, чтобы совершить прогулку по Москве?

Сравнение, позволит сделать вывод о том, что именно по плану местности мы можем узнать подробную информацию о географических объектах (например, название реки, название улиц, станций метро, парков).

Рис. 2. Аэрофотоснимок снимок (http://maps.google.ru)

Рис. 3. План местности (http://maps.google.ru) Масштаб 1:50 000 У Зеленые насаждения Шоссе Здание Река Железная дорога словные обозначения

Теперь нам необходимо подробнее познакомиться с теми особенностями, которые отличают топографический план от аэрофотоснимка.

Представьте, что вы идете в поход далеко от города. Вам нужно приготовиться к условиям неизвестной местности, в которой вы никогда не были, нужно продумать, какое сна­ряжение, какую одежду взять, возможно - подготовиться к пе­реходу реки, оврага и т. д. Информацию о районе похода Вы сможете получить, правильно прочитав карту.

Пред Вами два разных изображения земной поверхности: спутниковый снимок (рис.1) и топографическая карта (план местности) (рис.4-5).

Давайте выясним, сравнив спутниковый снимок и план местности . Найдем черты сходства и различия.

Используя рисунки 4 и 5, заполним таблицу «Особенности изображения местности».

Особенности изображения	План местности	Аэрофотоснимок
1. Вид сверху	+	+
2. Можно узнать название населенного пункта, реки, озера и т.д.	+	_
3. Можно определить вид растительности, названия пород деревьев	+	_
4. Изображены все видимые объекты сверху	_	+
5. Изображены только важные объекты	+	_
6. Можно узнать стороны горизонта	+	_
7. Объекты изображены условными знаками	+	_

Подведем итог – что же такое топографическая карта или план местности?

Запишем определение понятия «план местности» в тетрадь.

План местности или топографический план (от лат. «планум» - плоскость) – изображение на плоскости небольшого участка земной поверхности в уменьшенном виде при помощи условных знаков.

Для того чтобы работать с топографическим планом, нужно уметь его читать. «Азбукой» топографического плана являются условные знаки. Условные знаки, используемые для построения планов местности, одинаковы для всех стран мира, что облегчает их использование даже при незнании языка.

Условные знаки – обозначения, применяемые на картах или планах для изображения различных объектов и их количественных и качественных характеристик. Другими словами, условные знаки, обозначают предметы на плане и похожи на эти предметы.

Что можно узнать, пользуясь данным планом местности (рис.6)?

Рис. 6. План местности (Т. П. Герасимова, Н. П. Неклюкова, 2009)

И ещё многое другое!

Топографические условные знаки принято разделять на: масштабные (или площадные ), внемасштабные , линейные и пояснительные .

З
арисуйте в тетрадь следующую схему:
Масштабные , или площадные условные знаки служат для изображения таких топографических объектов, занимающих значительную площадь и размеры которых в плане могут быть выражены в масштабе данной карты или плана. Площадной условный знак состоит из знака границы объекта и заполняющих его знаков или условной окраски. Контур объекта показывается точечным пунктиром (контур леса, луга, болота), сплошной линией (контур водоема, населенного пункта) или условным знаком соответствующей границы (канавы, изгороди). Заполняющие знаки располагаются внутри контура в определенном порядке (произвольно, в шахматном порядке, горизонтальными и вертикальными рядами). Площадные условные знаки позволяют не только найти расположение объекта, но и оценить его линейные размеры, площадь и очертания ( http://www.spbtgik.ru ).

З
арисуем примеры условных знаков и дополним нашу схему!

Фруктовый сад Кустарник Луг Выр убка Л ес лиственный Р едколесье О зеро Огород Пашня Болото Посёлок

Внемасштабные или точечные условные знаки используются для передачи объектов, не выражающихся в масштабе карты. Эти знаки не позволяют судить о размерах изображаемых местных предметов. Положению предмета на местности соответствует определенная точка знака. Это могут быть отдельные сооружения, например, заводы, мосты, месторождения полезных ископаемых и пр. Кружками обозначают населённые пункты, а звёздочками - электростанции. Иногда точечные условные знаки напоминают силуэт какого-либо объекта, например, упрощённый рисунок самолета показывает аэродром, а палатки - кемпинг.



Ветряная мельница
Колодец
Школа
Домик лесника
Памятник
Электростанция
Деревянный мост
Металлический мост
Отдельно стоящее дерево
Родник
Завод

Здание
Железнодорожная станция

Фруктовый сад Кустарник Луг Выр убка Л ес лиственный Р едколесье О зеро Огород Пашня Болото Посёлок

Линейные условные знаки предназначены для изображения протяженных объектов на местности, например железные и автомобильные дороги, просеки, линии электропередач, ручьи, границы и другие. Они занимают промежуточное положение между масштабными и внемасштабными условными знаками. Длина таких объектов выражается в масштабе карты, а ширина на карте – вне масштаба. Обычно она получается больше ширины изображаемого объекта местности, а его положению соответствует продольная ось условного знака. Линейными топографическими условными знаками изображаются также горизонтали.

Зарисуем примеры условных знаков и дополним нашу схему!

Фруктовый сад Кустарник Луг Выр убка Л ес лиственный Р едколесье О зеро Огород Пашня Болото Посёлок

Ветряная мельница Колодец Школа Домик лесника Памятник Электростанция Деревянный мост Металлический мост Отдельно стоящее дерево Родник Завод Здание Железнодорожная станция

Шоссе Просека Тропа Линия электропередачи Железная дорога Река Обрыв Овраг

Пояснительные условные знаки применяются в целях дополнительной характеристики показываемых на карте местных предметов. Например, длина, ширина и грузоподъемность моста, ширина и характер покрытия дорог, средняя толщина и высота деревьев в лесу, глубина и характер грунта брода и т. д. Различные надписи и собственные названия объектов на картах также носят пояснительный характер; каждая из них выполняется установленным шрифтом и буквами определенного размера.
Зарисуем примеры условных знаков и дополним нашу схему!

Фруктовый сад Кустарник Луг Выр убка Л ес лиственный Р едколесье О зеро Огород Пашня Болото Посёлок

Ветряная мельница Колодец Школа Домик лесника Памятник Электростанция Деревянный мост Металлический мост Отдельно стоящее дерево Родник Завод Здание Железнодорожная станция

Шоссе Просека Тропа Линия электропередачи Железная дорога Река Обрыв Овраг

Подробнее рассмотрим данный тип условных знаков.

Если Вы хотите познакомиться с другими условными знаками, можете скачать следующий документ (Файл Word)

http://irsl.narod.ru/books/UZTKweb/UZTK.html

Теперь применим теоретические знания на практике.

Необходимо выполнить следующие пять заданий.

Задание 1.

План местности используется для:

А) изучения обширной территории, например, России;

Б) строительства, сельскохозяйственных работ на небольшой территории;

В) путешествия по различным странам мира;

Г) для прокладывания маршрута, если Вы хотите отправиться в поход.

Задание 2.

«Азбукой плана» являются условные знаки. Но что им соответствует на местности? Подберите номер, под которым изображен условный знак, соответствующей букве, обозначающей его значение (рис. 7).

Например: 1-А; 2- В.

А) обрыв; Б) болото; В) тропа; Г) кустарник; Д) луг

Рис. 7. Условные знаки плана местности

(Баранчиков, Козаренко, 2007)

Задание 3.

Дороги обозначаются на плане:

А) черными сплошными или пунктирными линиями;

Б) коричневыми линиями;

В) линиями голубого цвета;

Г) линиями зеленого цвета.

Задание 4.

Масштабными или площадными условными знаками на планах местности обозначаются следующие объекты:

А) болото, фруктовый сад, лес, пашня;

Б) колодец, школа, родник, отдельно стоящее дерево;

В) тропа, просека, река, овраг;

Г) железная дорога , огород, завод, озеро.

Задание 5.

Внимательно изучи фотографию (рис. 8) и прилегающий к ней план (рис. 9).

Ответь на вопросы.

Вопрос 1. Школьники-туристы переходят реку вброд недалеко от места впадения в нее ручья?

А) ДА; Б) НЕТ.

Вопрос 2. Можно ли по плану определить, в какую сторону течёт река Сона?

А) ДА; Б) НЕТ.

Вопрос 3. Можно ли по фотографии определить, какова вероятная ближайшая цель школьников-туристов?

А) ДА; Б) НЕТ.

Вопрос 4. Можно ли по плану местности определить, что туристы направляются в сторону деревни Сонино, где они могут отдохнуть и пополнить свои продовольственные запасы?

А) ДА; Б) НЕТ.

Вопрос 5. Какие угодья, занимают большую часть территории, изображенной на плане.

А) болота;

Б) смешанный лес;

В) кустарник;

Список литературы, использованной учителем при разработке урока

1.
   География Земли: 6 кл.: задания и упражнения: пособие для учащихся/ Е.В. Баранчиков, А. Е. Козаренко, О. А. Петрусюк, М. С. Смирнова. – М.: Просвещение, 2007. – С. 7-11.
2.
   Начальный курс географии: учебник для 6 кл. общеобразовательных учреждений/Т. П. Герасимова, Н. П. Неклюкова. – М.: Дрофа, 2010. – 174с.
3.
   Рабочие программы по географии. 6-9 классы/ Н. В. Болотникова. – 2-е изд., испр., доп. – М.: Издательство «Глобус», 2009. – С. 5-13.

Этот материал для вас подготовила учитель географии ЦО №109

Дарья Николаевна Чекушкина.

Адрес электронной почты: chekushkina . daria @ gmail . com

Картография как наука возникла еще в бронзовом веке . Археологические раскопки продемонстрировали то, что самые старые образцы создавались на территории Египта, древнего Вавилона, Малой Азии (современной Турции), Маршалловых островов и Италии. Без схематического начертания местности невозможно точное передвижение и реализация военной тактики. Несмотря на абсолютно разное представление о форме планеты, жители Древнего мира , Средневековья, эпохи Ренессанса, Нового века и современности старались зафиксировать как можно достовернее все особенности ландшафта. Древние люди допускали в картографии много географических неточностей, а создание схем можно было приравнивать к искусству – они исполнялись настоящими мастерами и дополнялись множеством художественных элементов. Например, города прорисовывались в виде башен замков с фамильными гербами, леса представлялись несколькими породами деревьев, торговые порты обозначались видом судов, популярных в регионе (Рисунок 1).

Рисунок 1. Используемые до прошлого века карты

Более схожие с современные образцы появились только после XVIII века, когда человечество получило полное представление о географии планеты, расположении всех рек, морей, океанов.

Однако наиболее точные планы стали доступны к середине ХХ века.

В повседневности знание того, что означают условные знаки географических карт, поможет быстро добраться до любой точки назначения. В условиях дикой природы и выживания, заблудившись в лесу, но имея при себе карту, можно сохранить жизнь и легко выбраться. Несмотря на популярность GPS-навигаторов, электронная техника всегда может подвести, неправильно определить координаты или разрядиться. Бумажные аналоги находятся под рукой и приходят на помощь в любых ситуациях. Их легко использовать не только для того, чтобы узнать свое месторасположение в дикой или населенной местности, но и для прокладывания более короткого автомобильного маршрута. Без использования схем сложно представить работу военных, лесников, рыбаков, инженеров-геологов и строителей. Какие существуют виды условных знаков на картах и как определять их точное значение , рассмотрим далее.

Условные знаки географических карт

Условные знаки на карте представлены в виде упрощенных графических символов, обозначающих объекты ландшафта, например, горные кряжи, озера, лесопосадки, тропинки, автострады, общественные и жилые здания, границы между населенными пунктами. Значки различаются в зависимости от типа применения. Например, для городских планов они будут одними, а для загородных – совершенно другими.

Рисунок 2. Основные группы знаков

Выделяют следующие группы знаков (Рисунок 2):

1. Научные или справочные. Включают типы почв, подробности ландшафта и грунта, расположенные на территории ископаемые, типы водоемов и деревьев, распространенных животных, птиц и рыб, здания, муниципальные и социально-культурные памятники, транспортные развязки и многое другое. Предназначение таких схем – детальное отображение всех важных особенностей ландшафта для точной ориентировки. Также используются в ознакомительных целях;
2. Учебные. Разрабатываются для обучения детей дошкольного и школьного возраста . Зачастую интерактивные и интуитивно понятные;
3. Туристические. Без них невозможно представить багаж любого путешественника. Содержат точные детали ландшафта. Однако больше внимания уделено тропинкам в лесах и горах, переходам по пересеченной или заболоченной местности. В эту группу входят и городские варианты, которые наглядно объясняют новый город. С их помощью легко посетить все экскурсионные места, не заблудившись в переплетении жилых кварталов и многочисленных улиц.

Чем более новая схема, тем больше она соответствует реальному расположению всех объектов. Зачастую представлена в цветном виде для более легкой ориентировки.

Рисунок 3. Пример легенды у разных карт

Структура всех географических карт – и устаревших, и современных – делится на две основных части:

• Схематически отображенный ландшафт. Расцветки вызывают правильные ассоциации с реальными составляющими рельефа: лесопосадки зеленые, водоемы голубые или синие, возвышенности коричневые, автострады красные или оранжевые, а железнодорожные колеи черные. Иногда указываются детали, например, материал моста или тип леса. Впрочем, на каждом плане отображено гораздо больше знаков, многие из них могут казаться на первый взгляд непонятными;
• Легенда (Рисунок 3). Легендой называют разъяснения к каждой отдельно взятой схеме. Общей стандартизации в картографии нет, но расшифровка обозначений и содержание должны присутствовать в обязательном порядке, иначе она считается недействительной. Найти легенду можно на свободных полях. Иногда для нее выделяется отдельное место . Даже если вы забыли, что означают пиктограммы на плане, обратившись к легенде, можно интуитивно разобраться.

Вопреки сложившимся стереотипам, для чтения географической карты не нужно обладать специализированными навыками, и справиться с этой задачей может даже школьник. Столкнувшись с новой схемой , достаточно ознакомиться с легендой и приступать к ориентировке.

Виды условных знаков на картах

Условные знаки географических карт необходимы для отображения на плане местности схематических объектов, их особенностей и характеристик. Делятся на три разновидности, которые определяются масштабностью: линейные, площадные и точечные. Каждая из них включает в себя схожие по особенностям объекты: индустриальные постройки и административные объекты (мосты, железнодорожные переправы, границы между областями и странами) или детали природного ландшафта. Каждая группа обозначается простым и легко запоминающимся значком. Например, хвойные леса представлены схематичным символом сосны (Рисунок 4). Он достоверно отображает род предмета и универсален для большинства планов местности, что обеспечит удобную и мгновенную ориентировку в любых условиях.

Рисунок 4. Виды знаков на картах

Основные требования к значкам, по которым можно осуществить подбор подходящей географической карты:

1. Удобочитаемость и узнаваемость;
2. Отсутствие перегруженности элементов;
3. Легкость в запоминании;
4. Компактность и достоверность.

Что включают в себя условные знаки топографических карт, мы рассмотрим далее.

Линейные знаки

Линейные условные знаки на карте изображают объекты, имеющие определенную протяженность (Рисунок 5).

Среди них:

1. Дороги (автострады, трассы, шоссе, тропинки). Разделяются на грунтовые и асфальтированные. Современные и пригодные для автомобильной езды выделяются оранжевым. Серым или черным представлены не асфальтированные участки дороги или тропы;
2. Железнодорожные и трамвайные колеи. Разделяются по количеству путей (одна или несколько пар рельс), ширине (узкая или стандартная), а также общему состоянию (рабочие, закрытые и в режиме стройки). Обозначаются горизонтальной линией , на которую нанесены перпендикулярные черточки в порядке: одна колея – одна черта. На линию наносится прямоугольник, который обозначает здание вокзала или платформу;
3. Мосты. Различаются в зависимости от материала (железобетонные, деревянные, каменные и другие), количества ярусов, динамики (цельный, раздвижной или подъемный). Понтонные (плавучие) обозначаются отдельными символами;
4. Газо- или нефтепроводы;
5. Линии электропередач;
6. Вышки сотовой или радиосвязи;
7. Реки любой длины или ручьи, каналы;
8. Любые ограждения или стены,
9. Границы между населенными пунктами и странами.

Рисунок 5. Пример линейных знаков

Представлены цветными тонкими, полужирными и жирными линиями (прямыми, кривыми). Стоит отметить, что точной является только их длина в миллиметрах с переводом в масштабе.

На географических картах отсутствует правильное обозначение ширины линейных знаков.

Преувеличенная ширина упрощает процесс чтения. К данной группе относятся также изолинии (изогипсы), необходимые для объемного обозначения форм и особенностей территории.

Площадные знаки

Площадные (они же масштабные) условные знаки на карте местности нужны для правильной передачи формы и очертаний, рельефа, размеров и расположения крупных географических объектов (Рисунок 6). Также носят название «контурные». В их число входят как отдельные участки местности, так и целые города. Имеют достоверную длину и ширину в двухмерной плоскости, представленную в уменьшенном масштабе (например, 1:10000) и максимально приближенные к действительности формы. Их структура делится на контур и цветной фон, штриховку или сетку одинаковых символов, обозначающих свойства объекта.

на топографической карте.

Попалась вам в руки карта мало кому известная из тайных архивов района или области. А там, давно исчезнувшие хутора, и сёла, и станицы и много ещё непонятных знаков, чёрточек и точек. Что обозначают значки на топографической карте? Как понять и определить, где действующее поселение, где исчезнувшее, где кладбище, а где живой родник с кристально чистой питьевой водой , который может вам пригодиться в знойную летнюю погоду во время копа. Кто-то скажет, надо было учить географию, и это правильно, но всего не запомнишь.

А нам, кладоискателям и археологам любителям важно уметь правильно читать топографическую карту, для правильной и быстрой ориентировки на местности. Ладно, когда поиск старины вы ведёте в знакомой местности. А если это чужой район или регион? Старожилы кладоискательства советуют вести коп совместно, в компании. Так возможно вы сможете защитить себя от нападков местных жителей и представителей власти. Вам будет весело в обществе единомышленников, и если что-нибудь случится непредвиденное, вам обязательно помогут. Но если не один из вас не знает расшифровку обозначения значков на топографической карте - грош вам цена. Бегать из стороны в сторону, бешено искать по округе наугад места для раскопок - глупо, вызывающе, чрезмерная суета привлекает негативное внимание.

И так, приступим к детальному изучению обозначений на вашей секретной карте сокровищ.

1. Множественные здания.
2. Разрушенные здания.
3. Одиночное здание.
4. Разрушенное здание.
5. Работающие шахты.
6. Закрытые шахты.
7. Промышленное предприятие (завод, фабрика).
8. Заводская труба.
9. Электростанция.
10. Склад горюче-смазочных материалов.
11. Башня либо каменная, либо металлическая.
12. Башня лёгкой конструкции (с уголков).
13. Телевизионные и радиовышки.
14. Распределяющий трансформатор.
15. Центр телевидения или радиовещания.
16. Взлётная полоса для самолётов (аэродром).
17. Жильё лесника.
18. Геодезическая точка.
19. Железная дорога.
20. Каменный или кирпичный забор (ограждение).
21. Родник.
22. Колодец воды (журавль).
23. Колодец ветряной.
24. Обычный колодец, сруб.
25. Мусульманское кладбище.
26. Основные расположения стоянок чумов и юрт.
27. Электрические провода на деревянных столбах.
28. Электропровода на бетонных столбах.
29. Двигатели, работающие от ветра (электростанции).
30. Ветряные мельницы.
31. Добыча торфа масштабная.
32. Мельница водяная.
33. Бензозаправка.
34. Метеорологический пункт.
35. Часовенка.
36. Церковь (храм, собор).
37. Большое кладбище.
38. Маленькое кладбище.
39. Монументы, обелиски, мемориалы и памятники.
40. Пчеловодческая пасека.

41. Лес. Цифры в числители - высота, в знаменатели - обхват ствола, цифра рядом - расстояние между деревьями. Впереди дроби, могут писать какой лес: берёзовый, кленовый, дубовый, или смешанный.
42. Хвойный лес.
43. Лес вырубленный.
44. Редкий лес.
45. Поросли кустарников.
46. Солончаки не проходимые.
47. Проходимые солончаки.
48. Непроходимые болота с растительностью. Если три чёрточки (как на рисунке) - мох. Если две чёрточки - трава. Кустиком изображается камыш или тростник.
49. Сад фруктовый.
50. Сухой лес или сгоревший.
51. Камыш или тростник.
52. Лес, поваленный бурей (ураганом, смерчем).
53. Высокий травостой.
54. Растительность луга, менее одного метра в высоту.
55. Молодые деревья.

56. Овраги и ямы.

57. Курганы.

58. Высота абсолютная.

59. Камни.

60. Пещера.

61. Указание брода на реке. Первая цифра в знаменателе – глубина, вторая – длина. В числителе первая – тип грунта (Т – твёрдый), вторая – скорость течения реки.

62. Терриконы.

63. Обжиг извести.
