Какой калибр у свд драгунова. Снайперская винтовка Драгунова: история создания и использования

Снайперская винтовка Драгунова СВД, получившая прозвище «плетка» за характерный звук выстрела, состоит на вооружении российской армии более полувека и удовлетворяет многим современным требованиям к оружию данного класса.

По количеству выпущенных экземпляров и распространенности в мире СВД занимает уверенное второе место среди снайперского оружия, уступая лишь американской М24. Винтовка стала неизменным внешним атрибутом солдат советской и российской армии, соперником может послужить только , который появился на вооружении на 15 лет раньше.

История снайперской винтовки Драгунова

Разработка специализированной снайперской винтовки для Советской Армии началась во второй половине 50-х годов прошлого века.

Стимулом к разработке стало изменение штатного состава мотострелковых подразделений, в который ввели снайпера. Общие требования к винтовке оформились в виде технического задания ГРАУ Генштаба СА к 1958 году:

• использовать в качестве боеприпасов (7,62*54 мм);
• иметь самозарядный принцип работы и не превышать по и Мосина;
• запас патронов в магазине – не менее 10 штук;
• возможность ведения эффективного огня на расстоянии до 600 м.

Для конкурсных испытаний были представлены винтовки нескольких конструкторских бюро, в том числе Е.Ф. Драгунова, С.Г. Симонова и А.С. Константинова. Сравнительные стрельбы проходили на полигоне в Щурово (Московская область).

Образцы Симонова и Константинова продемонстрировали хорошую работу автоматики вместе с невысокой точностью боя.

Самозарядная винтовка ССВ-58 конструкции Драгунова показала высокие характеристики кучности, но при этом комиссия отметила факт низкой надежности оружия, которое становилось непригодным для эксплуатации через 500…600 выстрелов.

Все три варианта винтовки получили рекомендации по доработке и повторно прошли испытания в 1960 году. После этого цикла тестов оружие КБ Симонова было признано неудачным (из-за невысокой точности по сравнению с эталоном), а оставшиеся два образца были отправлены на доработку.

В частности, на винтовке Драгунова имелись претензии к работе механизма подачи патронов.

Третий цикл испытаний состоялся в конце 1961 – начале 1962 года и выявил окончательного победителя – винтовку Драгунова, которая превзошла конкурента по кучности огня.

Оружие Константинова забраковали за возможность ведения огня только с оптическим прицелом и слишком близкое расположение к лицу стрелка окна выброса гильз.

К середине 1962 года в войска поступила первая партия из 40 экземпляров ССВ-58. На основе опыта эксплуатации в конструкцию были внесены корректировки, и в 1963 году началось серийное производство оружия под обозначением самозарядная винтовка Драгунова (код ГРАУ 6В1). Одновременно на вооружение поступил оптический прицел модели ПСО-1 (код 6Ц1).

Ранние образцы СВД имели ствол с шагом нарезки 320 мм, который соответствовал обычным пулям и обеспечивал высокие параметры кучности. При использовании модернизированных бронебойно-зажигательных пуль Б-32 стало наблюдаться увеличенное рассеивание.

Поэтому в 1975 году шаг сократили до 240 мм, что несколько снизило кучность при использовании обычных пуль, но заметно улучшило кучность стрельбы.

Устройство и основные характеристики

Для привода механизма перезарядки применяется отвод части пороховых газов из ствола в отдельную камору с поршнем. В устройстве механизма присутствует двухпозиционный газовый регулятор, который определяет скорость движения рамы при откате.

В обычных условиях регулятор находится в положении 1. При длительной эксплуатации оружия без смазки и очистки могут появляться задержки в работе. В этом случае регулятор переводят в положение 2, вращая рычажок фланцевой частью гильзы.

После выстрела газы расширяются и выталкивают пулю из ствола.

После прохождения пулей газоотводного отверстия на поверхности ствола, часть газов поступает в камору и приводит в движение поршень, выполненный в виде единой детали вместе с толкателем. Толкатель смещает раму до крайнего заднего положения, сжимая при этом возвратные пружины.

При движении рамы происходит открытие затвора и извлечение гильзы из камеры патронника. Пустая гильза выбрасывается из полости ствольной коробки и одновременно происходит взведение и постановка курка на режим автоспуска. Затем рама доходит до упора и начинает обратное движение под силой воздействия пружин.

После начала обратного хода рамы затвор забирает верхний патрон из обоймы, подает его в патронник и запирает ствол. При запирании затворная часть осуществляет поворот в левую сторону, что позволяет ввести в зацепление выступы на затворе с прорезями в ствольной коробке.

Дополнительные выступы на раме приводят в действие тягу шептала автоспуска, которое переводит курок в боевое положение.

Нажатием на спуск приводится в действие тяга, которая находится в зацеплении с тягой шептала. За счет этого шептало поворачивается и освобождает курок, который начинает вращаться вокруг своей оси под воздействием усилия сжатой боевой пружины.

Курок наносит удар по ударнику и смещает его вперед. Острый конец ударника разбивает капсюль и воспламеняет заряд пороха в гильзе.

После выполнения последнего выстрела и отхода рамы до задней точки из магазина выходит подаватель, который включает останов затвора. Останов фиксирует в открытом положении затвор и не дает раме начать движение отката.

На основе СВД с начала 90-х годов выпускается , предназначенный для ведения огня полуоболочечными пулями с весом около 13 граммов (патрон типа 7,62*54R).

Оружие используется для охоты на крупного и среднего зверя. Встречаются варианты с несамозарядной подачей патронов, а также экспортные версии под патрон калибром.308Win (7.62*51), .30-06 Спрингфилд(7,62*63) или 9,3*64 (патрон Бреннеке). «Тигр» отличается от базового варианта укороченным стволом и демонтированными пламегасителем и газовым регулятором.

Боевое применение

Несмотря на то, что винтовка стала поступать на вооружение в 60-е годы, вплоть до начала военных действий в Афганистане о ней нигде не сообщалось. После распада СССР винтовка применялась во многих локальных конфликтах в Азии, Ближнем Востоке и Африке.

На сегодняшний день 7,62 мм снайперская винтовка Драгунова состоит на вооружении армии России и армий нескольких десятков государств.

Мнение об оружии

Несмотря на возраст оружия, оно остаётся конкурентоспособным и сегодня. За более чем 50 летнюю историю применения снайперская винтовка Драгунова не получила явных отрицательных отзывов.

СВД применяется снайперами во многих военных конфликтах, несмотря на возможность приобретения более современных изделий.

Возникающие сложности при ведении огня на больших расстояниях связаны с неверным расчетом исходных данных неопытными стрелками.

Отмечаются и некоторые недостатки СВД, в первую очередь это самозарядный механизм работы, который подходит армейским снайперам, для стрельбы на дистанции до 500-600 метров, но абсолютно не годится для снайперской стрельбы на большие дистанции, так как работа автоматики сбивает прицел.

Кроме того в недостатках отмечается и жёсткое крепление ствола, считается что плавающий ствол оптимален для снайперского оружия. Недоумение вызывает прилив на стволе и сам штык-нож в комплекте винтовки. Снайпер и штыковая атака довольно странное сочетание.

Подтверждением высокого уровня характеристик винтовки может служить официально зарегистрированный рекорд дистанции попадания в цель (для оружия калибром 7,62 мм). Это произошло в 1985 году на территории Афганистана, когда снайпер В. Ильин застрелил душмана на дистанции 1350 м. Рекорд не побит вплоть до настоящего времени.

Современные реплики СВД

В продаже присутствует пневматическая винтовка Драгунова производства фирмы MWM Gillmann GmbH. Пули с калибром 4,5 мм устанавливаются в имитаторы настоящего патрона, которые располагаются в магазине. Резервуар с газом установлен в затворе винтовки.

Благодаря такой компоновке удалось обеспечить визуализацию стрельбы аналогичную реальному оружию – с перезарядкой и выбросом «гильзы» наружу.

На сегодняшний день ведутся работы по созданию современных снайперских винтовок (например, ОЦ-129), но перспективы принятия их на вооружение не ясны. Поэтому на ближайшие основным оружием снайперов в армии РФ останется старая добрая русская винтовка СВД.

Видео

Профиль её уникален, он узнаётся «с ходу»! Характерный звук выстрела, за что в войсках её называют «плёткой». Легенды о точности и пробивной силе винтовки вообще неисчислимы. Это оружие имело свою собственную, интересную и неповторимую историю, можно сказать, судьбу.

Снайперское дело, так успешно развитое в СССР во время войны, начало постепенно угасать в первые послевоенные годы. Связано это было, в основном, с пересмотром военной доктрины типа: уничтожим врагов одним ядерным ударом. Однако в конце 50-х годов 20-го века доктрина была пересмотрена и было решено ввести штатного снайпера в состав всех мотострелковых подразделений. В 1958 г. были сформулированы требования к армейской снайперской винтовке.

Для решения этой задачи было создано несколько конкурирующих групп, из которых самыми «сильными» были конструкторские группы Е. Ф. Драгунова, С. Г. Симонова и А. С. Константинова. Симонов и Константинов специализировались на создании армейского самозарядного оружия, а Драгунов был специалистом в области создания высокоточных спортивных винтовок. Сконструированная им в 1949 г. спортивная винтовка С-49 при первых отстрелах показывала невиданный в те времена результат: 10 пуль на 100 метров укладывались в группу диаметром меньше 22 мм. Как сказали бы современные специалисты, точность винтовки составляла менее 1 МОА (угловой минуты).

Далее была спортивная винтовка ЦВ-55 «Зенит» обр. 1955 г., затвор которой запирался на три боевых упора (как в будущей снайперской винтовке), а ствол сделан «вывешенным»: он не касался цевья, а был закреплён лишь в ствольной коробке, что ещё более улучшило кучность боя. С тех пор так делается всё высокоточное оружие. Кстати, именно на этой винтовке был впервые применён ортопедический приклад «Таллин Арсенал», который тоже перешел на армейскую снайперскую винтовку. В те же времена такого приклада не было ни у кого в мире. Кроме того, Драгунов изучил опыт применения снайперского оружия и условия его применения в годы Великой Отечественной войны . И всё же даже такой мастер не подозревал, насколько трудным будет решение поставленной задачи.

Наибольшую сложность в конструировании представляла самозарядность: винтовка должна быть готова к стрельбе автоматически после каждого произведённого выстрела. При этом точность винтовки должна быть на уровне винтовок с ручным перезаряжанием. Но автоматическое оружие всегда уступает по точности, ведь ещё до того момента, как пуля покинет канал ствола, механизмы извлечения гильзы, перезарядки и взвода ударно-спускового механизма уже приходят в движение. Кроме того, армейская винтовка должна быть в высшей степени надёжна в любых условиях эксплуатации. Для этого между деталями должны быть большие зазоры, а механизмы должны двигаться с большой скоростью . А чтобы точность стрельбы не страдала, эти зазоры нужно было как можно сильнее уменьшить, как и скорости движения механизмов.

Или вот парадокс: оружие, чтобы вписаться в жесточайшие массогабаритные показатели должно быть лёгким и коротким, а для высокой точности ствол должен быть длинным и тяжелым… Чтобы отдача легко переносилась и оружие меньше «подскакивало». Кроме того, поскольку винтовкой планировали оснастить мотострелков, на неё должен был прикрепляться штык и… не влиять на точность стрельбы. Ну, почти не влиять.

Первый прототип винтовки системы Драгунова был создан в 1959 г. (СВ-58), второй — в 1960 г., и после кропотливой работы и целой череды неудач окончательный — в 1962 г.

Первые испытания винтовок были проведены в 1959 г. За эталон точности была принята точность снайперского варианта трёхлинейной винтовки. Винтовки Симонова и Константинова показали прекрасную надежность и четкую работу автоматики, а винтовка конструкторской группы Драгунова… всё с точностью до наоборот. Прекрасная точность и… низкая надёжность и малый ресурс деталей. Неудивительно, эта винтовка была сконструирована как спортивная, с плотной подгонкой деталей и вывешенным стволом. После стрельб был проведён ряд экстремальных испытаний, где винтовка Драгунова часто «заедала», при этом две другие винтовки работали «как часы». Однако первичные испытания прошли все три представленные винтовки. Год давался на исправление всех выявленных недостатков.

Во втором испытании была снята «с соревнований» винтовка Симонова, которая показала точность в полтора раза ниже эталона. Те идеи, которые сработали в самозарядном карабине Симонова СКС-45, в случае со снайперской винтовкой не сработали. Осталось две винтовки, примерно одинаковые по параметрам. Но винтовка Константинова предполагала стрельбу только с оптическим прицелом, а на войне всякое бывает… Тем более что винтовка должна была «служить» в руках мотострелка-срочника, а не специально обученного профессионала. Кроме того, из-за высоко поднятого ствола в винтовке Константинова гильза выбрасывалась в опасной близости от лица стрелка, и в случае разрыва патрона (это тоже бывает), пороховые газы могли нанести стреляющему ожог лица.

И из этих двух винтовок выбрали драгуновскую винтовку с пожеланием «устранить недостатки». По некоторым данным, в окончательном варианте над винтовкой уже работала как группа Драгунова, так и группа конструктора Константинова. Длилась такая доработка почти два года, и в 1963 году винтовка была принята на вооружение под названием «снайперская винтовка Драгунова (СВД) калибра 7,62 мм» (под винтовочно-пулемётный патрон 7,62×54 мм R). Позже специально для этой винтовки был разработан снайперский патрон 7Н1 с лёгкой пулей.

В настоящее время, спустя 50 с лишним лет с момента официального принятия «в строй», СВД ещё состоит на вооружении российской и других армий мира. Свои задачи она выполняет. Попытка отказаться от неё в 2011 г. показала, что адекватной замены «эсвэдэхе» пока нет. И она осталась. Ещё бы… «Ничего лишнего. Ничего сложного или хрупкого в обращении. Остается только одно — прицеливаться и стрелять» (зарубежные военные эксперты о винтовке СВД).

СВД — снайперская винтовка Драгунова 7,62-мм (Индекс ГРАУ - 6В1) - самозарядная снайперская винтовка, разработанная в 1957-1963 годах группой конструкторов под руководством Евгения Драгунова и принятая на вооружение Советской Армии 3 июля 1963 года вместе с оптическим прицелом ПСО-1.

Снайперская винтовка СВД — видео

Боеприпасы и комплектация

Для стрельбы из СВД применяются винтовочные патроны 7,62×54 мм R с обыкновенными, трассирующими и бронебойно-зажигательными пулями, снайперские патроны 7Н1, снайперские бронебойные 7Н14; может также стрелять патронами с экспансивными пулями JHP и JSP. Огонь из СВД ведется одиночными выстрелами. Подача патронов при стрельбе производится из коробчатого магазина ёмкостью 10 патронов. На дульной части ствола крепится пламегаситель с пятью продольными прорезями, маскирующий выстрел и предохраняющий от загрязнения ствола. Наличие газового регулятора для изменения скоростей отката подвижных частей обеспечивает надёжность винтовки в работе.

Мелкосерийно для СВД производился тактический глушитель-пламегаситель, известный как ТГП-В, разработанный НПО «Специальная Техника и Связь», с креплением поверх штатного пламегасителя, однако его эффективность была достаточно спорной.

Принцип действия

При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру , давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение.

При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её из ствольной коробки наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

СВД с пластмассовыми прикладом и цевьем, оптическим прицелом ПСО-1

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и её зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.

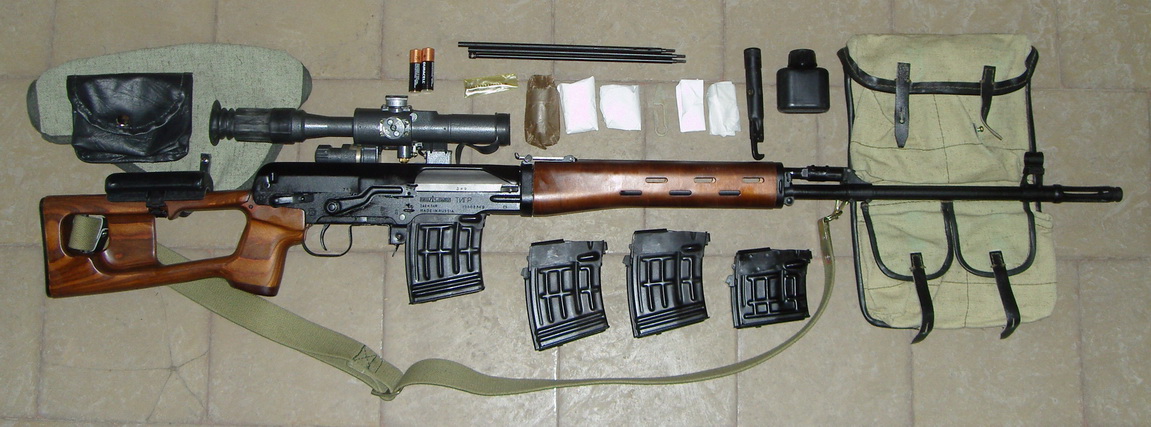

СВД с деревянным прикладом

Точность и кучность

Когда СВД принимали на вооружение, снайперского патрона к ней ещё не было, поэтому в соответствии с «Наставлением по стрелковом делу» кучность боя винтовки проверяется стрельбой обычными патронами с пулями со стальным сердечником и считается нормальной, если при стрельбе четырьмя выстрелами из положения лёжа на дальность 100 м все четыре пробоины умещаются в круг диаметром 8 см.

В 1967 году на вооружение был принят снайперский патрон 7Н1. При стрельбе этим патроном рассеивание составляет (в зависимости от шага нарезов) не более 10-12 см на дистанции 300 м.

Изначально СВД выпускалась с шагом нарезов ствола 320 мм, аналогичным спортивному оружию и обеспечивающим наилучшую кучность стрельбы. Однако с таким шагом рассеивание бронебойно-зажигательных пуль Б-32 увеличивается в два раза. В результате в 1975 году было решено изменить шаг нарезов на 240 мм, что ухудшило кучность стрельбы на 25% (при стрельбе обычными патронами на дальность 100 м., допустимый диаметр круга попадания увеличился с 8 см до 10 см).

Интересно, что последнее дополненное издание «Наставления по стрелковому» делу для СВД вышло в 1967 году. Все последующие издания - 1971, 1976 и 1984 годов были стереотипными копиями издания 1967 года. Поэтому в «Наставлении» ничего не сказано ни о снайперском патроне ни об изменении шага нарезов.

Дальность прямого выстрела составляет:

— по головной фигуре, высотой 30 см - 350 м,
— по грудной фигуре, высотой 50 см - 430 м,
— по бегущей фигуре, высотой 150 см - 640 м.

Прицел ПСО-1 рассчитан на стрельбу до 1300 метров. Обычно считается, что на такой дальности можно эффективно стрелять только по групповой цели, либо вести беспокоящий огонь. Однако в 1985 году в Афганистане снайпер Владимир Ильин убил душмана с расстояния 1350 метров. Это рекорд не только для СВД, но и вообще для винтовок калибра 7,62 мм.

Неполная разборка СВД

1 – ствол со ствольной коробкой, прицельными приспособлениями и прикладом; 2 – затворная рама; 3 – затвор; 4 – крышка ствольной коробки с возвратным механизмом; 5 – ударно-спусковой механизм; 6 – предохранитель; 7 – газовая трубка; 8 – газовый регулятор; 9 – газовый поршень; 10 – толкатель; 11 – пружина толкателя; 12 – накладки цевья; 13 – магазин.

Главной сложностью при стрельбе на большие дальности являются ошибки подготовки исходных данных для стрельбы (это справедливо для всех снайперских винтовок). На дальности 600 метров срединная ошибка по высоте (в определении дальности, равной 0,1 % дальности) - 63 см, срединная ошибка в боковом направлении (определение скорости бокового ветра, равной 1,5 м/с) - 43 см. Для сравнения, срединное отклонение рассеивания пуль для лучших снайперов для 600 м - по высоте 9,4 см, боковое 8,8 см.

Известен случай, когда бойцу партизанского отряда ФНОФМ удалось сбить выстрелом из СВД реактивный штурмовик ВВС Сальвадора. Это произошло 12-го ноября 1989 года у деревни Сан-Мигель. Заходивший в атаку самолёт Cessna A-37B удачно вписался в прицел и был поражён (позже удачливый снайпер рассказывал, что целился в кабину экипажа). Пуля попала в лётчика, после чего самолёт потерял управление и разбился. Похожим образом использовали СВД иракские боевики, заявлявшие об уничтожении огнём снайперских винтовок малых разведывательных БПЛА RQ-11 Raven.

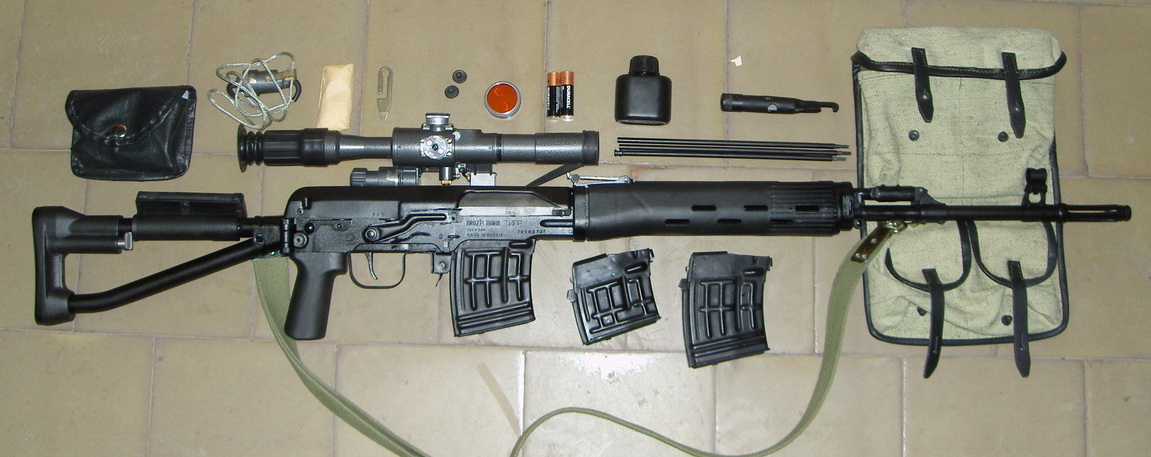

СВДС - вариант СВД для воздушно-десантных войск со складным прикладом и укороченным

Варианты

СВДС - вариант СВД для воздушно-десантных войск со складным прикладом и укороченным, но утолщённым стволом; создана в 1991 году, принята на вооружение в 1995 году.

СВУ - вариант СВД с компоновкой булл-пап.

СВДК - крупнокалиберный вариант СВД под патрон 9,3×64 мм со складным прикладом, аналогичным таковому у СВДС.

ТСВ-1 - тренировочная винтовка под патрон.22 Long Rifle, разработанная Евгением Драгуновым для первоначального обучения снайперов. Фактически самостоятельное оружие, лишь повторяющее в общих чертах внешний вид СВД.

СВДМ - добавлена планка Пикатинни на крышке ствольной коробки. Съёмные сошки.

Тактико-технические характеристики СВД

— Принят на вооружение: 1963
— Конструктор: Драгунов, Евгений Фёдорович
— Разработан: 1958-1963 годы
— Производитель: Ижевский машиностроительный завод

Вес СВД

— 4,3 кг (СВД, ранний выпуск, без штыка-ножа, с оптическим прицелом, неснаряжённым магазином и щекой приклада)
— 4,5 кг (СВД, современный вариант, без штыка-ножа, с оптическим прицелом, неснаряжённым магазином и щекой приклада)
— 4,68 кг (СВДС с оптическим прицелом и неснаряженным магазином)
— 0,21 кг (магазин)
— 0,26 кг (штык-нож без ножен)
— 0,58 кг (прицел ПСО-1)

Размеры СВД

— Длина, мм: 1225 (СВД без штыка-ножа); 1370 (СВД со штыком-ножом); 1135/875 (СВДС с разложенным/сложенным прикладом)
— Длина ствола, мм: 620 (СВД, общая); 547 (СВД, нарезная часть); 565 (СВДС)
— Ширина, мм: 88
— Высота, мм: 230

Патрон СВД

— 7,62×54 мм R

Калибр СВД

Скорострельность СВД

— 30 выстрелов/мин (боевая)

Скорость пули СВД

— 830 м/с (СВД); 810 м/с (СВДС)

Прицельная дальность СВД

— 1200 м (открытый прицел); 1300 м (оптический прицел); 300 м (ночные прицелы НСПУМ и НСПУ-3)

Емкость магазина СВД

— коробчатый магазин на 10 патронов

Максимальная дальность

— 1300 (прицельная); 3800 (убойное действие пули)

Принципы работы: Поворотный затвор, отвод пороховых газов
Прицел: открытый секторный (резервный), длина прицельной линии - 587 мм, имеется крепление для установки оптических (например, ПСО-1) или ночных (например, НСПУ-3 или НСПУМ) прицелов

Фото СВД

Снайперы - одна из важнейших «каст» любой современной армии . От их действий зависит очень многое, так как в боевых условиях меткий стрелок выводит из строя вражеских офицеров и наиболее активных солдат. Это создает панику и заставляет противника отступить. Неудивительно, что оружейники уделяют столько внимания созданию снайперских винтовок. Из современных модификаций опытный стрелок может поразить цель с расстояния 1,5-1,9 км! Но практика показывает, что первую скрипку в реальном бою играют не такие виртуозы снайперского мастерства, а рядовые стрелки, у которых на вооружении стоит простая и надежная винтовка. Драгунов Евгений Федорович в свое время создал именно такое оружие.

Нестареющая классика

В 2013 году исполнилось ровно 50 лет с того момента, как на вооружение советской армии была принята легендарная винтовка СВД. В ноябре того же года появились сведения, что отечественные оружейники создали комплект модернизации, с которым оружие должно было войти в новый комплект «Ратник». Оружие получает совершенно новый ствол, новую крышку ствольной коробки с планкой Пиккатини на ней. Она значительно расширяет ассортимент возможного «обвеса», который может быть установлен бойцом в любое время. Владимир Злобин, который в настоящее время занимает пост ведущего конструктора «Ижмаша», сообщает, что в конструкцию будут добавлены складные сошки и телескопический приклад.

Указанные меры помогут значительно улучшить эргономику оружия. После всех этих мероприятий в руках бойцов окажется практически новая винтовка. Драгунов в свое время создал прекрасную, вне всякого сомнения, схему, но современные условия предъявляют к снайперскому оружию несколько иные требования. В настоящее время идут разговоры о создании на базе «драгунка» принципиально новых стрелковых комплексов, которые будут полностью отвечать реалиям 21 века.

Начало работ

СВД - достаточно старая винтовка. Драгунов начал ее разработку еще в 1958 году. Точнее, в то время ему была поручено создание принципиально нового самозарядного оружия для армии. Выбор был неслучаен, так как Евгений Федорович к тому времени обладал огромным опытом. Благодаря этому ему удалось в кратчайшие сроки создать действительно отличную и «долгоиграющую» винтовку.

Уже в начале 1963 года она прошла все комплексы государственных испытаний и была принята на вооружение СА. Всего за пять лет! За полвека, что существует эта винтовка, она получила буквально-таки всемирное признание: к настоящему времени она и ее клоны состоят на вооружении более чем 30 государств! Даже зарубежные эксперты говорят, что в своем классе ТТХ СВД - лучшие. К слову говоря, западные оружейники очень долго не имели никакого представления об устройстве этой винтовки. Первые экземпляры попали в руки внешнего отдела разведки США только в 1980 году, после ввода советских войск в Афганистан.

Основные сведения об устройстве

Работает винтовка по полуавтоматическому принципу. Пороховые газы воздействуют на автоматику после отвода из канала ствола. Как и на легендарном АК, запирание происходит посредством поворота затвора. В отличие от детища Калашникова, используется три боевых упора. Это положительно влияет на точность и кучность стрельбы. Эксперты полагают, что Евгений Федорович сделал бы и четыре, и пять упоров, но этому препятствовали требования МО СССР о максимальном упрощении конструкции, чтобы винтовка, в случае необходимости, могла бы производиться на любых предприятиях.

Вообще непросто создавалась эта винтовка! Драгунов сталкивался с кучей взаимоисключающих факторов и требований во время своей работы. Во-первых, Евгению Федоровичу было поручено создать оружие с высокой точностью стрельбы, но МО требовало высокой надежности. Приходилось сильно увеличивать зазоры между деталями, а это очень плохо влияло на ту самую точность и кучность... Но Драгунов смог найти идеальный компромисс, в результате чего его оружие и по сей день способно конкурировать с лучшими зарубежными самозарядными винтовками. Учитывая, что СВД, цена которой во много раз ниже стоимости основных западных аналогов, производилась огромными партиями, замены ей не будет еще очень долго.

Следует учесть и мнение ведущих отечественных экспертов. Они полагают, что ТТХ СВД могли бы предусматривать создание оружия, обладающего лучшей кучностью, если не бы не требование максимальной унификации винтовки с АК-47. Это было оправдано с точки зрения минимизации затрат на производство, но не слишком хорошо сказалось на характеристиках изделия. Впрочем, войсковые снайперы СВД вполне довольны, так как это оружие занимает именно ту нишу, для которого оно и было разработано. Лишь только отсутствие в строевых частях истинно снайперского оружия, способного вести прицельный огонь на расстояние более 900 метров, вынуждает использовать в этом амплуа «Драгунова».

О точности и дальности стрельбы

Какова стандартная дальность СВД? Если солдат хорошо обучен, то он может вести огонь на расстоянии до 500 метров. Показатели кучности при этом не превышают 1,04 угловой минуты. Следующие типы целей (при условии использования качественных патронов) могут быть поражены на следующем расстоянии: головная мишень - 300 метров, грудная фигура - до полукилометра, поясная фигура - до 600 метров. Бегущего человека снайпер может «снять» на расстоянии до 800 метров. На винтовку устанавливается хорошо себя зарекомендовавший прицел СВД ПСО-1, который теоретически позволяет вести огонь на 1300 м. Но на практике на этом расстоянии возможно попасть только в групповые цели или использовать винтовку в целях ведения беспокоящего огня.

Здесь важно понимать вот что: винтовки Драгунова (СВД) не относятся к снайперскому оружию в современном понимании этого слова. Человек, вооруженный ею, осуществляет поддержку стандартной мотострелковой роты на расстоянии в 600 метров. Стрелок подавляет огневые точки, "снимает" гранатометчиков и огнеметчиков, не давая подойти им к БМП и танкам на дистанцию прицельного выстрела. А потому глупо сравнивать СВД и «Баррет». В тех же американских войсках активно используется аналогичное ей оружие (кое-где можно встретить даже старые М14), причем никаких претензий к нему не предъявляется.

Принцип работы и этапы создания

Как мы уже и говорили, на вооружение винтовку приняли еще в СССР в 1963 году. Государственный конкурс стартовал в 1958 году, тогда же его выиграл авторский коллектив оружейников, возглавляемый Евгением Федоровичем. Необходимо отметить, что в конкурсе участвовал сам Калашников. Михаил Тимофеевич представил на суд комиссии винтовку, созданную на базе обычного АКМ, переделанного под огонь одиночными и с усиленным стволом. Но конструкция Драгунова, ни в чем не уступая детищу Калашникова по надежности, была намного точнее и кучнее. Учтя пожелания членов комиссии, оружейник создал свою легендарную СВД.

Патроны и прицел

Так как характеристики стандартных патронов, которые существовали к тому времени, Драгунова не удовлетворяли, был создан специальный, снайперский тип. В этом случае пуля СВД имеет стальной сердечник из закаленной стали, который значительно улучшает баллистику и характеристики пробиваемости. Несмотря на это, винтовка может использовать всю номенклатуру патронов 7,62х54 мм (стандартный калибр СВД), которые были созданы в СССР и РФ. Конечно, стрельба пулеметными боеприпасами показывает крайне плохие результаты. Дело тут в откровенно плохом ОТК для этого типа боеприпаса, когда в патронах одной и той же партии оказываются совершенно разные пороховые навески. Играет свою роль и более низкое качество самого пороха. Это приводит не только к падению дальности, кучности и точности, но и к повышенному загрязнению и износу оружия.

В обычном случае прицел СВД - ПСО-1. Его создали в 1963 году специально под детище Драгунова, причем ПСО долгое время был одним из наиболее совершенных прицелов во всем мире; он долгое время производился советской промышленностью огромными партиями. Особенностью этого изделия была удачная сетка прицеливания, которая позволяла вносить правки на горизонтальное отклонение «на ходу», не прибегая к корректировкам при помощи боковых маховиков. Это значительно повышает вероятность успешного выстрела и избавляет от необходимости смещать оружие с линии прицеливания.

Стрельба

Мало кто об этом помнит, но калибр СВД допускает использование экспансивных патронов типа JSP и JHP. Огонь - только одиночный. Патроны подаются из отъемного коробчатого магазина, вмещающего ровно десять патронов. Оружие оснащается пламегасителем с пятью прорезями, который не только значительно снижает заметность стрелка в ночное время, но и предохраняет ствол оружия от загрязнений. Имеется в конструкции винтовки и газовый регулятор. С его помощью можно отрегулировать силу отката подвижных частей оружия, что благоприятно сказывается на долговечности и СВД. Цена же самой винтовки и запасных к ней частей такова, что она оказывается практически «вечной». Крайне важная особенность для массовой, призывной армии.

Приклад, укороченный вариант

Приклад - жесткого, скелетного типа. Другой особенностью СВД является расположение предохранителя, а также ствольная коробка, изготовляемая простым и дешевым методом штамповки. От большинства аналогичных винтовок она отличается еще и штатным штык-ножом, идущим в комплекте с оружием. За все время эксплуатации солдаты однозначно указывали только на один недостаток - длину. Если бы речь шла о классической снайперской винтовке, эта величина казалась бы совершенно нормальной, но для мотопехоты, в особенности ВДВ, она была излишней.

А потому во время войны в Афганистане была создана СВДС со складным прикладом, оснащенная пламегасителем укороченного типа. Следует отметить, что сегодня в большинстве строевых частей эксплуатируется именно этот вариант. Кроме того, впоследствии тульское КБ создало модификацию СВУ (ОЦ-03). Это та же СВД, но переделанная по схеме "булл-пап". Сохраняя прежнюю длину ствола, она намного короче оригинала. Впрочем, в войсках от этой разновидности в восторг не пришли: она обладает меньшей прицельной дальностью и более выраженной отдачей с подкидыванием ствола.

Автоматический же режим, который являлся изюминкой тульской разработки, в реальности оказался бесполезен из-за устрашающей отдачи и малой емкости магазина этого варианта СВД. Характеристики СВУ (ОЦ-03) не удовлетворили также бойцов специальных подразделений МВД и ФСБ (для которых она, в общем-то, и создавалась). В основном их не устраивают характеристики стандартного патрона 7,62х54r. Дело в том, что пуля этого патрона обладает слишком высокой пробивной силой, что для действий в городе и прочих населенных пунктах неприемлемо, так как этот фактор может привести к гибели или тяжелым ранениям гражданских лиц.

Принцип действия автоматики

Пороховые газы отводятся из канала ствола через специальное отверстие. Затвор, запирающий ствол, движется против часовой стрелки. Мы уже говорили, что СВД оснащается тремя боевыми упорами, но это не совсем так: в роли третьего используется досылатель патрона. Это решение позволило значительно увеличить площадь боевых упоров, не наращивая их количества. Результатом такого конструкторского решения стала кучная стрельба из СВД с высокой точностью последней.

В газовую камеру часть попадает часть пороховых газов, которые идут вслед за пулей, после чего создаваемое ими давление просто отбрасывает газовый поршень назад. Вместе с ним уходит и затворная рама. В этот момент происходит открытие ствольного канала посредством поворота затвора, стрелянная гильза выбрасывается, а затворная рама ставит спусковой крючок на боевой взвод (автоспуск). Возвратный механизм отправляет газовый поршень с рамой в их изначальное положение, а затвор при помощи третьего упора посылает в патронник новый патрон с одновременным закрытием канала последнего.

Затвор поворачивается влево. Боевые упоры при этом заходят в специальные выступы, вырезанные в стенке ствольной коробки. Как оружие, СВД отличается крайней простотой и технологичностью изготовления. Это и по сей день делает честь Евгению Федоровичу.

Принцип произведения нового выстрела

Солдату, чтобы снова выстрелить, требуется просто заново нажать на спусковой крючок. Как только он освобождается, его тяга и зацеп вытаскивают шептало, оно поворачивается и разъединяется с боевым взводом. Курок бьет по ударнику, тот накалывает капсюль патрона. Так происходит новый выстрел. Если он был произведен посредством использования последнего патрона, когда затвор движется назад, поднимается специальный упор, за который он цепляется и фиксируется в крайнем заднем положении. Проще говоря, боевая СВД имеет затворную задержку, за отсутствие которой некоторые ругают тот же АКМ.

Прочие мнения специалистов

Для своего времени, как считают оружейные эксперты, винтовка имела прекрасные эргономические показатели: она отлично сбалансирована, как влитая сидит в руках, внушая стрелку уверенность, ее легко удерживать на линии огня. Если в роли стрелка выступает действительно тренированный солдат, то за минуту он может произвести вплоть до 30 прицельных, выверенных выстрелов. Если же говорить о замечаниях, касающихся ее длины и практической дальнобойности, то все эти моменты мы обсуждали выше.

Винтовка эта использовалась во всех вооруженных конфликтах, в которых участвовал СССР, а затем и Российская Федерация, начиная с 1963 года. За это время ее высоко оценили и зарубежные военные эксперты, вследствие чего клоны «драгунова» и его производные оказались на вооружении более трех десятков стран по всему миру. Таким образом, СВД (характеристики которой были рассмотрены в статье) по-прежнему остается легким, надежным и распространенным оружием, которое полностью справляется с теми задачами, для выполнения которых оно создавалось.

Крупнокалиберная модификация

Отдельно хотелось бы остановиться на крупнокалиберном варианте легендарной винтовки - СВДК. Это оружие было разработано как раз-таки с целью избавиться от некоторых недостатков прародителя, оставив неизменными прочие характеристики. В частности, конструкторы хотели достичь большей прицельной давности и вероятности поражения целей в бронежилете. Вместо обычного патрона 7,62*54 мм, который используется в обычной СВД, был выбран боеприпас калибра 9,3*64 мм (9СН/7Н33). Вообще, этот патрон уникален для военной практики, так как изначально это был 9,3*64 Brenneke, использовавшийся исключительно в охотничьих целях.

Впервые он появился в Германии. Произошло это в 1910 году. Автором был Вильгельм Бреннеке, причем разработка велась для винтовки Маузера со скользящим затвором. Аналог такого патрона до сих пор используется в отечественных охотничьих карабинах "Тигр-9", "Лось-9". У получившегося оружия очень много общего со стандартной СВД. Конечно, есть определенные различия в деталях, но связаны они с иным патроном. Так, у СВДК имеется более тяжелый ствол, массивный штампованный магазин, а также сошки с креплениями. Последний элемент значительно увеличивает вес оружия, к чему далеко не все стрелки относятся однозначно. Одним нравится повышенная устойчивость, прочие жалуются на возросшую утомляемость.

В любом случае данное оружие широкого распространения в войсках не получило. «Виноват» оказался патрон Бреннеке. Дело в том, что его основные положительные качества раскрываются на дистанции до 300 метров. На этом расстоянии прекрасно себя показывает стандартная СВД… С увеличением расстояния резко падает точность и кучность, да и пробивные качества нового боеприпаса оказались куда ниже необходимого. Впрочем, против противника в бронежилете этот патрон показал себя неплохо, так что перспективы у оружия все-таки есть. Однако пока что лучше себя показывает модернизированная СВД. Обзор винтовки на этом можно считать законченным. В нашей статье мы постарались рассмотреть все положительные и отрицательные стороны оружия, которое недавно отметило свой полувековой юбилей.

Разумеется, никто не будет спорить, что ремэйки военного производства совершенно не подходят по самой своей концепции в качестве охотничьего оружия, и всегда лучше то что создавалось именно в целевых проектах. Однако, как и карабины АКМ-оиды типа Сайга, Вепрь и другие, Тигр по большей части дань армейскому призывному прошлому каждого российского охотника, менталитету нации, и нынешнему отсутствию собственного вменяемого охотничьего оружейного производства в России в данном классе.

Но именно простота и надёжность наших карабинов, их предельная конструктивная доведённость, в первую очередь привлекают отечественного охотника. Чрезмерная сложность импортного оружия в очередной раз заставляет вспомнить аксиому оружейных конструкторов - сложнее всего создать именно простую, а потому надёжную и максимально технологичную систему. А так как при производстве СВД используются две уникальные технологии, то это дает себя знать при любом назначении этого оружия. Вопрос лишь в том - для чего вам это нужно.

История создания охотничьего карабина Тигр

Снайперская самозарядная винтовка Евгения Драгунова пришла на смену устаревшей снайперской трёхлинейке в далёком 1963 году. Необходимость в таком оружии осознавалась давно. И в 1958 году ГРАУ Генштаба СА объявило конкурс на создание самозарядной снайперской винтовки для Советской Армии, сформулировав в техзадании трудно сочетаемые требования.

Требования военных были жёсткими и заключались в следующем: винтовка должна быть под штатный трёхлинейный патрон, самозарядной, по надёжности не уступать АКМ, иметь сменный коробчатый магазин на 10 патронов и по массогабаритным параметрам соответствовать снайперской трёхлинейке. Нужно учитывать, что СВД не является снайперской винтовкой в полном понимании; ее основное назначение - увеличить дальность эффективного огня мотострелкового отделения до 600 м и обеспечить необходимую стрелковую поддержку. Кучность, характерная для полицейской или спортивной винтовки, в СВД не закладывалась изначально и это надо понимать, планируя применять «Тигр» для точной стрельбы на максимальные дистанции.

Драгунов смог успешно совместить в созданной под его руководством новой винтовке отличную точность стрельбы, маневренность и максимальную устойчивость к неблагоприятным условиям ведения боя. Производство винтовки был размещено на ИЖМАШе. До сегодняшнего дня СВД остаётся инструментом, позволяющим решать стандартные задачи снайпера в общевойсковом бою.

Основной деталью автоматики винтовки является затворная рама, воспринимающая воздействие пороховых газов через раздельные газовый поршень и толкатель. Детали автоматики имеют небольшую массу и невысокую энергетику в крайних положениях, что обеспечивает минимальное отклонение винтовки при выстреле и быстрое восстановление наводки. Рукоятка перезаряжания выполнена заодно с затворной рамой. Возвратный механизм винтовки с двумя спиральными пружинами. Спусковой механизм допускает ведение только одиночного огня. Предохранитель флажковый, двойного действия. Он одновременно запирает спусковой крючок и ограничивает движение затворной рамы назад. УСМ собран в отдельном съёмном корпусе и обеспечивает производство выстрела только при полностью запертом затворе. СВД вообще невозможно неправильно собрать, что является немаловажным фактором. При израсходовании всех патронов в магазине затвор встаёт на задержку.

Охотничий карабин ТИГР - охотничья модификация знаменитой армейской винтовки Драгунова (СВД). В «Тигре» применяются те же винтовочные недорогие патроны, только снаряжены уже полуоболочечными пулями , и имеют маркировку "7,62х54 R". "Тигр" и "Тигр-1" - самозарядный охотничий карабин калибра 7,62 мм под охотничий патрон 7,62х53 (7,62х54R) с полуоболочечной пулей весом 13 г. Согласно паспорту, предназначен для охоты на среднего и крупного зверя.

Карабин "Тигр"появился конце 70-х. Опытные образцы карабина были созданы под руководством Е.Ф.Драгунова в 1969 году. Базовой моделью явилась знаменитая отечественная винтовка Драгунова - СВД. Изготавливается в двух модификациях "Тигр" и "Тигр-1". В 1996 году создан и экспортный (американизированный) вариант "Тигр-1".

Конструкция охотничьего карабина Тигр

Самозарядный карабин «Тигр» такой же неприхотливый как и его родитель (СВД), прост в эксплуатации и чистке. Скорострельность и автоматика нареканий не вызывает. Сильно порадовала возможность вести стрельбу с открытого прицела не снимая оптики.

Но во время непосредственной эксплуатации оказалось не все так радужно:

• армейский прицел ПСО-1 - оказался не приспособлен под охотничьи нужды;
• ортопедический приклад - очень не удобен для охотника;
• первый вариант «Тигра» был выполнен с пластмассовыми накладками на цевье, это конечно облегчает конструкцию карабина, но стрельба на морозе грозит обморожением пальцев, да и скрипят они на морозе;
• отсутствие пламегасителя как такового - слепит при выстреле в сумерках.

Согласно законодательству ряда стран (США, Англии, Франции), запрещается ввоз оружия, имеющего внешнее сходство с боевыми системами. В США, например, импортное длинноствольное огнестрельное оружие не должно иметь два из следующих признаков боевого: отъемный магазин емкостью более 10 патронов, место крепления штыка, вентиляционные отверстия в ствольных накладках, передняя мушка должна быть только открытой, оцифровка прицельной планки свыше 5 делений. Поэтому, когда в 1996 году был в очередной раз поднят вопрос о снятии ограничений (введены в 1993 году) с экспорта российского спортивно-охотничьего оружия на американский рынок, был подготовлен новый экспортный вариант "Тигра".

Изготовители карабина учли требования иностранного законодательства и многочисленные жалобы собственного потребителя, и выпустили другую модификацию «Тигра», назвав его «Тигр-1».

Карабин был доработан более тщательно:

• появились универсальные боковые крепления под большинство охотничьих оптических прицелов;
• добавили дульный тормоз-пламегаситель, довольно ощутимо снижает отдачу и ослепление от вспышки;
• изменили приклад, добавили «пистолетную рукоять», гребенку сверху для удобства прицеливания;
• расширили возможности сдвига мушки при пристрелке.

Карабины "Тигр" имеют модификации под следующие патроны (все модификации могут быть выпущены и в несамозарядном варианте):

• Тигр Самозарядный охотничий карабин под патрон 7,62x54R;
• Тигр-308 Самозарядный охотничий карабин под патрон.308Win (7,62х51);
• Тигр-30-06 Самозарядный охотничий карабин под патрон.30-06Sprg (7,62х63)
• Тигр-9 Самозарядный охотничий карабин под патрон 9,3х64.

Характеристики применяемых патронов приведены в таблице. Для обеспечения безопасности при стрельбе следует применять только сертифицированные патроны.

Автоматическая перезарядка карабина происходит за счет энергии пороховых газов, отводимых из канала ствола в газовую камеру, и энергии возвратных пружин. Запирание затвора на три боевых упора осуществляется поворотом затвора вокруг своей оси при продольном скольжении рамы. Ударно-спусковой механизм куркового типа обеспечивает производство одиночных выстрелов и постановку на предохранитель.

Предохранитель флажкового типа расположен с правой стороны ствольной коробки. Спусковой механизм выполнен отделяемым. Канал ствола и патронник хромированы. Ударник подпружинен.

Приклад и ствольные накладки изготовлены из дерева (орех, бук, береза) или ударопрочной пластмассы. Деревянный приклад с резиновым затылком.

Открытый прицел состоит из прицельной планки и регулируемой в двух плоскостях мушки. Дальность прицельной стрельбы с открытого прицела составляет 300м.

С левой стороны ствольной коробки карабина расположена унифицированная база для крепления оптического прицела. Прицельную стрельбу с открытого прицела можно вести, не снимая оптического прицела.

Технология изготовления стволов СВД и «Тигров» уникальна и больше нигде не используется. Сначала ствольная заготовка проходит глубокое сверление под высоким давлением масла. После чего полученный канал подвергается двойной развертке. Получившийся гладкий канал дополнительно подвергается полировке при помощи электрического разряда.

После чего наступает самый интересный этап в изготовлении ствола для Тигра: электроэрозия. Заготовка ствола помещается в специальный раствор. Внутрь канала вводится инструмент с точной копией нарезов. Под воздействием электрического разряда гладкая поверхность канала ствола приобретает точную копию геометрии инструмента. Образно говоря, "лишний" металл «вымывается», образуя нарезы. Конечно, трудно представить, как можно таким образом убрать столько металла, но в этом и заключается уникальность технологии.

Почти готовый ствол, с уже сформированными нарезами, подвергается токарной обработке наружной поверхности, где ему придаётся нужная геометрия. После чего следует термообработка ствола. Потом канал ствола подвергается несвойственной для снайперских стволов операции - хромированию.

Про негативную роль хромового покрытия не писал разве что ленивый, но для армейского оружия хромированный канал ствола сильно облегчает жизнь бойцу. Тем более, что отдельные экземпляры СВД и Тигров без проблем выдают «минутные» группы, что более чем достаточно для оружия такого класса. В любом случае, несмотря на норматив кучности в 80 мм на 100 м, средние результаты СВД и «Тигра» на этой дистанции - 50-60 мм. Для охоты более чем достаточно.

Ствол винтовки имеет 4 нареза. Длина хода нарезов - 240 или 320 мм. Длина ствола СВД и длинного «Тигра» - 620 мм. «Короткие» «Тигры» имеют 530-мм ствол. Ресурс ствола заявляется в 6000 выстрелов.

Модификации охотничьего карабина Тигр

Тигр со складывающимся прикладом, Тигр с охотничьим прикладом, Тигр с пластмассовым прикладом, Тигр-308, Тигр-9

Тигр Самозарядный охотничий карабин с ортопедическим прикладом и ствольными накладками из дерева

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр исп. 01 Карабин с пластмассовым прикладом по «типу СВД» с поворотной щекой и пластмассовыми накладками.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр исп. 02 Карабин со складывающимся металлическим прикладом по «типу СВДС» с поворотной щекой и пластмассовыми или деревянными накладками.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм		Масса, кг

Тигр исп. 03 Карабин с охотничьим деревянным прикладом и деревянными или пластмассовыми накладками.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр исп.05 Карабин, выполненный в дизайне максимально приближенному к внешнему виду винтовки СВД , снабжен фанерным прикладом с отстегивающейся щекой, фанерными ствольными накладками с вентиляционными отверстиями, газовой трубкой с регулятором, прицельной планкой на 1200 м, основанием мушки с удлиненным пламегасителем.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр-308 Самозарядный охотничий карабин под популярный патрон.308Win (7,62х51) с ортопедическим прикладом и ствольными накладками из дерева.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг
	308 Win(7.62x51)

Тигр-308 исп. 01 Карабин со стационарным охотничьим прикладом и накладками из дерева.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг
	308 Win(7.62x51)

Тигр-308 исп. 02 Карабин c прикладом с поворотной щекой по типу СВД и накладками из пластмассы.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг
	308 Win(7.62x51)

Тигр-308 исп. 03 Карабин с рукояткой управления, со складывающимся металлическим прикладом по типу СВДС с поворотной щекой и пластмассовыми накладками.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина/длина со складывающим прикладом, мм	Масса, кг
	308 Win(7.62x51)

Тигр-30-06 Самозарядный охотничий карабин под патрон.30-06Sprg (7,62х63) с ортопедическим прикладом и ствольными накладками из дерева.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр-30-06 исп.01 Карабин с охотничьим прикладом и ствольными накладками из дерева.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр-30-06 исп.02 Карабин с пластмассовым прикладом с поворотной щекой по типу СВД и ствольными накладками из пластмассы.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Тигр-9 Самозарядный охотничий карабин под патрон 9,3х64 с ортопедическим прикладом и ствольными накладками из дерева. Емкость магазина

Длина ствола, мм

Общая длина, мм

Масса, кг

565 или 620Калибр, мм

Применяемый патрон

Емкость магазина

Длина ствола, мм

Общая длина, мм

Масса, кг

Тигр-9 исп. 02 Карабин со стационарным прикладом с поворотной щекой по типу СВД и накладками из пластмассы.

Калибр, мм	Применяемый патрон	Емкость магазина	Длина ствола, мм	Общая длина, мм	Масса, кг

Карабины всех модификаций имеют различные варианты исполнения основных узлов.

Варианты исполнения конструкции приклада:

• Ортопедический деревянный приклад (с вырезом под большой палец);
• Охотничий приклад. При этом спусковой крючок выполнен слегка оттянутым назад;
• Пластмассовый приклад по типу ОВД. Для удобства стрельбы с оптического прицела имеется поворотная щека;
• Складывающийся на правую сторону трубчатый металлический приклад и пистолетная рукоятка. Приклад снабжен поворотной щекой для удобства при стрельбе с оптического прицела. Длина карабина со сложенным прикладом уменьшается на 260 мм.

Варианты исполнения конструкции ствольных накладок:

• Деревянные охотничьи;
• Пластмассовые;

Варианты исполнения конструкции основания мушки:

• С длинным цилиндрическим пламегасителем;
• С коротким коническим пламегасителем;
• Без пламегасителя.

В обязательный комплект поставки карабинов входят: шомпол, принадлежность в пенале, масленка. По специальному заказу карабины могут комплектоваться оптическим прицелом с кронштейном, а также чехлом и ремнем.

Технические характеристики карабинов

	Тигр	Тигр-308	Тигр-9
Калибр, мм	7,62	7,62	9
Применяемый патрон	7,62x54R	.308 Win(7,62x51)	9,3x64
Длина ствола, мм*	530	565	565
Общая длина карабина, мм	1100...1200	1100...1200	1100...1200
Масса карабина с неснаряженным магазином, кг	3,9	3,95	3,95
Вместимость магазина, шт. патронов	5 или 10	10	5

Примечание.* По специальному заказу карабины могут поставляться с удлиненным (620 мм) стволом.

Характеристика патронов

Обозначение патрона	Масса пули, г	Начальная скорость пули, м/с	Дульная энергия, Дж
7,62x54R	13,2	720...780	~3600
.308Win (7,62x51)	9,7...11,7	870...800	~3700
9,3x64	16...19	820...780	~5800
