Домашнему мастеру: что лучше: тетива или косоур. Что такое косоуры для лестниц
Согласитесь, что строительство частного дома или дачи редко обходится без проектирования и возведения лестницы. Пусть это будет входная небольшая лестница или спуск в подвал, гараж, владельцам все равно придется или с тетивой.
Проектировщики и архитекторы предлагают множество вариантов изготовления лестничной конструкции. Да и найти готовый проект в интернете или специализированной литературе (журналах или блогах) несложно. Намного важнее понять, какой тип конструкции подходит вашему строению, и из какого материала изготовить лестницу.
Типы лестниц и чем отличается тетива от косоура?
Маршевые и винтовые модели представляют собой стандартное решение лестниц, отличающиеся принципом построения конструкции. Для маршевых характерно наличие последовательно расположенных проступей, крепленных на косоурах или тетивах. Винтовое (спиральное) расположение ступеней характерно для второго типа лестниц.
Уличные и внутренние конструкции устанавливают на входе в дом или для подъема на этаж. Понятно, что одни из них конструируют для улицы, другие - для помещений.
Переносные и стационарные лестницы. Переносные - это стремянки или обычные приставные модели; стационарные не требуют перемещения и фиксируются на стене и в перекрытиях дома, а также могут являться частью самого здания.
Перед тем, как выбрать ту или иную конструкцию, важно понять, из каких элементов состоит лестница. К примеру, немногие знают, что такое косоур и чем он отличается от тетивы. В то же самое время это два практически одинаковых по функциональности элемента - несущие балки. Отличие их в том, что на косоурах ступени крепят поверх балок, а для установки ступеней в тетиву необходимо проделать паз. Однако такие различия можно считать внешними. Разберемся подробнее.
Что такое тетива, для каких лестниц она предпочтительней?
Лестница на тетивах считается самой безопасной. И это вполне оправдано. В изготовлении конструкции используют деревянный массив, толщина которого 50 мм и более, либо качественный металлический профиль. Тетивы всегда используют в парах, поэтому надежность изделия выше.
При производстве лестниц, на внутренней поверхности тетивы вырезают специальные пазы, куда устанавливают ступени и подступен. Для того, чтобы конструкция не издавали лишнего шума (например, скрипов), торцы ступенек и подступенек смазывают клеевым составом.
Для закрепления ступенек с внутренней стороны используют специально набиваемые бруски из дерева или стальные уголки. На них и укладывают ступеньки. Для фиксации применяют различного вида крепеж. При выполнении окончательно отделки, головки крепежа закрывают специальными заглушками. При отсутствии заглушек места крепления просто закрашивают. На внутреннюю сторону тетивы могут установить и так называемые прибоины, на которые монтируют ступени.
Тетива для лестницы имеет следующие достоинства.
Абсолютная безопасность для жильцов, детей и пожилых людей, а также животных.
Высокая грузоподъемность и возможность выдерживать любой вес.
Простота в уходе и уборке.
Аккуратный внешний вид и сочетание с любым стилем интерьера.
Однако надо помнить, что конструкция на тетивах немного шире, чем лестница на косоуре.
Что собой представляет лестничный косоур и в чем его особенности
Косоур - это несущая балка, к которой крепят ступени. Конструкции такого типа более простые, требуют минимального набора инструментов и траты времени. Лестничная конструкция может быть основана на одном косоуре, который размещен по центру лестницы. Однако на практика, когда сооружают широкие лестничные марши, монтируют центральную балку.
В изготовлении лестниц на косоурах может применяться два метода размещения ступеней:
при помощи вырезов треугольной формы на балке;
при помощи фиксации на верхнюю кромку балки дополнительных конструктивных элементов (кобылки), на которые и крепят ступени.
Не забывайте определиться и с выбором материала для лестниц. Если это будет металл, то обойтись без сварки не получится. Деревянные лестницы лучше всего изготавливать из клееной доски твердых пород, типа дуба, бука. Поскольку цельный массив просто на просто может рассохнуться и пойти трещинами.
И помните важный момент . Любая даже маленькая погрешность приведет к деформации, наклонению и даже падению всей конструкции. Поэтому проектировать, изготавливать и устанавливать лестницу должен человек, ознакомленной в этой теме, а лучше всего опытный профессионал.
Лестницы на косоуре идеально подойдут для помещений с небольшой площадью, потребует меньших затрат. Изделия на тетиве собирают только с двумя балками, для его изготовления и установки потребуется больше времени и свободного пространства. Однако выбор делать вам. Оба варианта демонстрируют отличные эксплуатационные характеристики.
29.10.2013
Лестницы на косоуре – одни из самых популярных типов лестниц. Косоур – это составляющая основную опору лестницы балка лестничного марша, к которой крепятся ступени. Лестница на косоуре удобна и красива.(на фото справа). Другая разновидность такого типа маршевых лестниц – лестницы на тетивах.(на фото слева).
Тетивы лестницы (чаще всего используется дубовая тетива) – это наклонные балки, похожие на косоуры, но проступи крепятся к ним изнутри сбоку. Тетивы (популярна дубовая тетива) соединяют специальными затяжками для укрепления конструкции. Лестницы на косоурах и лестницы на тетивах различаются по виду и размеру. Форма и размеры тетив и косоуров определяется формой ступеней и допустимой нагрузкой на лестницу, а также видом материала, из которого они изготовлены. Единовременная общая нагрузка на основные междуэтажные, а также на входные лестницы должна быть не менее 250 кг.
При такой нагрузке и при полезной ширине марша до 1 м толщина деревянных тетив (балясины и ступени рассчитываются отдельно) и косоуров должна составлять не менее 50 мм, при ширине до 1,25 м - не менее 60 мм, а при ширине 1,5 м - не менее 70 мм.
Ширина деревянной (дубовой) тетивы или косоура, которую в поперечном сечении марша можно считать его высотой, принимается из расчета необходимого для предупреждения растрескивания древесины запаса величиной минимум 50 мм, создаваемого между нижним краем ступени (проступи или подступенка) и нижним краем тетивы (косоура).
Замечание . Толщина деревянных (дубовых) тетив для маршей лестницы на тетивах с врезанными ступенями должна быть на 10 мм больше величин, указанных в предыдущем абзаце.
Для увеличения прочности и несущей способности деревянные косоуры для лестниц на косоурах на практике делаются составными - из двух-трех склеенных между собой досок (рис. 39).
Размеры металлических косоуров для лестницы на косоурах подбираются по размерам прокатных формовых изделий (швеллеров, двутавров), способных выдерживать на изгиб указанную нагрузку на лестницу плюс вес ступеней и ограждении.
Железобетонные тетивы (косоуры) для ступеней лестницы на косоурах изготавливаются обычно индустриальным способом в монолите со ступенями.
Замечание. Если ширина марша лестницы на косоурах или лестницы на тетивах составляет более 2,5 м, по его продольной оси необходима установка дополнительного косоура. Тетивы различаются по форме, местоположению и креплению к опорным конструкциям дома.
По форме они зависят от конструктивного типа марша лестницы на тетивах и бывают прямыми, угловыми и криволинейными. Последние два устраиваются в поворотных маршах. По местоположению тетивы лестниц на косоурах (тетивах) подразделяются на внутренние и наружные, а по типу крепления - на свободнонесущие, имеющие опоры только по своим концам, стеновые, прилегающие к стенам боковой частью и крепящиеся к ним.
Замечание. На практике стеновые тетивы лестниц на тетивах невозможно плотно прикрепить к стене, поэтому образующуюся щель перекрывают штапиком.

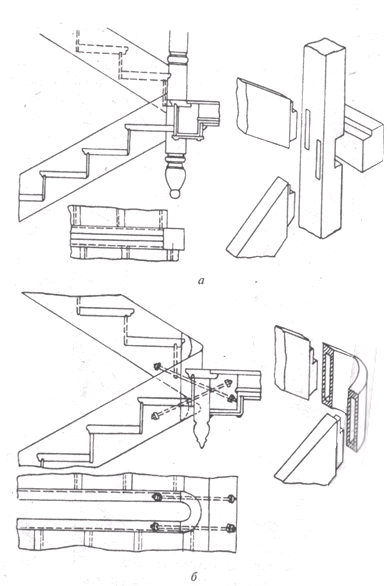

В лестницах с поворотом на 180° тетиву можно прикрепить к опорной стойке промежуточной площадки (рис. 40). Если марш лестницы на косоурах (лестницы на тетивах) примыкает к деревянному этажному перекрытию, тетивы (косоуры) лестницы крепятся к его балке путем врубки. Если к железобетонному - в качестве соединительного элемента рекомендуется использовать «висячие» опорные уголки, не прибегая к краевой врубке тетивы.
Косоур и тетива – это основные детали конструкции многих лестниц. Их функция одинакова: поддерживать ступени и прочие элементы сооружения. Чем отличается косоур от тетивы? Информация об этом изложена ниже.
Как выглядят детали
Части лестницы, о которых идет речь , являются по своей сути наклонными балками. На приведенном изображении эти опорные элементы граничат с краями ступеней:
Сравнение
Как можно заметить, одна деталь имеет в верхней части зубчатые очертания, а у второй – ровный контур с обеих сторон. Но кроме визуальных, есть и другие признаки, составляющие отличие косоура от тетивы. И первый, наиболее важный момент – способ крепления ступеней. В случае с косоуром их укладывают на горизонтали зубцов, оставляя видимыми торцы. В тетиве же изнутри проделывают пазы, куда и помещают концы многочисленных поперечных планок. Иногда ступени удерживаются не в прорезях, а на прибитых к балке брусках.
Косоуров в лестнице может быть разное количество. Чаще всего их два. Но в некоторых конструкциях предусмотрен только один такой элемент. Кроме того, встречаются сооружения с центральным косоуром и двумя боковыми. Как правило, это лестницы с приличной шириной марша. Тетива, в свою очередь, используется только в двойном экземпляре. Балки при этом располагаются исключительно по бокам.
Следующий пункт касается установки на лестницу ограждающих элементов. Здесь стоит заметить, что косоур не может быть непосредственно опорой для балясин. Их низ при таком устройстве находится на самих ступенях. Между тем на тетиву могут устанавливаться ограждающие детали, но тогда она должна иметь внушительные параметры толщины. В противном случае на балку названной разновидности крепят накладную планку нужной ширины, а к ней присоединяют столбики, оставляя между ними желаемый промежуток.
Надо сказать, лестницы с несущими элементами того и другого вида занимают неодинаковую площадь пространства. В чем разница между косоуром и тетивой в этом отношении? Она состоит в том, что вариант сооружения с косоуром при одной длине ступеней будет более компактным. Такая лестница смотрится несколько проще, но ее установка в небольших помещениях является более целесообразной. Тетивы же занимают некоторое место с боков. Лестница с ними выглядит богаче и элегантней. Подобная конструкция лучше подойдет для большого пространства.
При сооружении деревянных лестниц основными видами несущих элементов выступают тетива или косоур. Оба варианта являют собой наклонную балку, выступающей основой для крепления деталей ступени. Несмотря на схожий функционал у данных элементов имеется ряд отличий, о которых мы поговорим далее.
Внешние отличия
Определить, какая именно деталь используется в лестничной конструкции достаточно просто. Косоур, если взглянуть на него сбоку, изготовлен в виде гребенки, повторяющей своими очертаниями ступени лестничного марша. Соответственно каждая проступь и подступенок будут крепиться на верхнюю и боковую грань отведенного под них выреза.
Тетива, в отличие от косоура, имеет ровные боковые очертания. Ступеней не видно, поскольку они вставляются в специальные пазы, проделанные в боковой грани тетивы, либо устанавливаются на прибитые бруски.
Визуально лестницы на косоурах выглядят компактнее и создают впечатление легкости, на тетиве же конструкция выглядит эффектнее и солиднее. При проектировании лестницы опытным дизайнером внешний вид лестницы в обоих случаях будет соответствовать вашим ожиданиям.
Особенности изготовления
Косоуры могут изготавливаться методом раскроя или собираться из отдельных элементов. При раскрое подбирается деревянная балка соответствующих размеров, в которой выпиливается зубчатый профиль, рассчитанные по габаритам ступени. Как правило, при раскрое обрабатывается сразу две заготовки, чтобы при парном монтаже их профиль полностью совпадал. При сборном методе элементы гребенки изготавливаются отдельно от основной несущей балки, после чего крепятся на ней. Данная методика немного сложнее в исполнении, но поскольку она позволяет сэкономить пиломатериал, при серийном производстве предпочтение отдают именно сборному методу.
Изготовление тетивы связано с существенными технологическими сложностями. Провести раскройку детали в кустарных условиях практически не представляется возможным, особенно если у тетивы сложная форма. Для разметки и вырезания пазов потребуется станок ЧПУ, чтобы в точности перенести на заготовку все элементы, предусмотренные проектом.
Монтаж лестницы на тетиве и косоурах
Сборка конструкции на косоурах осуществляется путем установки элементов ступени на горизонтальные и вертикальные грани зубцов. При этом количество несущих балок может быть разным: один косоур по центру марша, пара по бокам или три косоура (центральный и два боковых в случае большой ширины марша). При установке ограждений лестницы они монтируются непосредственно на ступень.
В случае использования тетивы, ее количество в лестнице всегда парное. Расчет габаритов заготовки проводится с учетом проектных размеров лестницы. Далее проводится разметка для дальнейшего вырезания паза или монтажа креплений (металлических уголков, деревянных накладок), служащих опорой для проступи отдельной ступени. Ограждения могут крепиться:
- Сбоку тетивы с помощью болтового крепления. Наиболее простой способ, однако с эстетической точки зрения не самый лучший;
- На специальную подбалясину, чья ширина чуть больше опорной балки;
- Непосредственно на балку, в которой высверливаются отверстия и вставляют шкант. В балясине также проделывается отверстие, и насаживают ее на шкант, обработанный клеем. Таким образом, удается полностью скрыть крепление,а лестница выглядит более эстетично.
Специалисты компании «Лестница100» помогут вам выбрать оптимальный вариант лестничной конструкции с учетом площади помещения и других параметров. Мы осуществляем полный спектр работ: от проектирования до монтажа.
Самый распространенный вид лестницы – маршевая, состоящая из одного или нескольких прямых участков (маршей) с площадками между ними. Она значительно проще в изготовлении, не требует сложных расчетов, является удобным способом для индивидуального строительства.
Основные компоненты маршевой конструкции:
- несущие балки;
- опорные столбы;
- ступени;
- ограждения;
- перила.
Всю эту сложную конструкцию удерживают косоуры или тетива. Эти элементы необходимы для создания пролетов между этажами. Основная их задача – придание жесткости и прочности конструкции лестницы. Это лестничные балки, расположены на всех маршах, именно к ним крепятся ступени.
Если посмотреть на лестницу сбоку, можно увидеть торцевую часть косоура. Ступени уложены на косоур своей нижней частью. Косоур может быть прямым или криволинейным, он повторяет геометрию лестницы. Внешне косоур напоминает пилу. На одну сторону каждого «зубца» укладывается ступенька, а к другой стороне крепится подступенок.
Тетива – наклонная балка между площадками, необходимая для упора концов ступеней. Она отличается от косоура способом крепления ступеней. При данном виде крепления ступени сливаются с тетивой, их торцы не видны.
Неширокая легкая лестница может монтироваться на одном косоуре, установленном по центру ступеней. Более массивная лестница имеет два косоура, а тяжёлая, предназначенная, к примеру, для прохождения большого количества людей или переноса тяжестей, укрепляется третьим косоуром.
В чём же разница?
Не просто ответить на вопрос, какая же лестница лучше. Оба варианта широко используются при обустройстве зданий.
| № п/п | Параметр | Лестница с косоуром | Лестница с тетивой |
| 1 | Форма балки | Зубчатая форма | Ровные очертания |
| 2 | Местонахождение балки | Под ступенями | Ступени своими торцами находятся в массиве балки |
| 3 | Количество элементов | Любое, более одного | Парное число |
| 4 | Способ крепления балясин | На ступенях | На тетиве |
| 5 | Размеры | Занимает меньше места | Нужна большая площадь |
| 6 | Внешний вид | Можно найти оригинальное дизайнерское решение | Лестница выглядит проще |
При одинаковой грузоподъемности лестница, собранная на косоуре, менее массивна, для установки требуется меньшая площадь. Ширина лестницы в данном случае определяется только размерами ступеней. Конструкция на тетиве получается массивнее, так как необходимо добавить толщину балок. Если не подразумевается слишком интенсивная эксплуатация, лестница на косоуре может быть изготовлена на одной балке. Это приводит к уменьшению затрат материалов и трудовых ресурсов . Лестница на тетиве изготавливаются исключительно на двух балках, необходимо время на вырезание пазов.
